施耐德 Schneider ATV61HU55N4型变频器 5.5KW，三相380～480V供电，无电抗器，适用于风机、水泵行业
铭牌上指示的功率：5.5kW 最大连续电流：380V时：14.3A；480V时：11A 最高瞬时电流：17.1A(60s)

产品型号：: ATV61HU55N4型变频器

价格：: 价格波动，请询价编号：AS06B0200330006

货期：: 1周查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

铭牌上指示的功率：

最大连续电流：380V时：14.3A；480V时：11A
最高瞬时电流：17.1A(60s)

更多选型

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

商品详情
规格参数
购买咨询
商品评价

型号：ATV61HU55N4型变频器

参数：铭牌上指示的功率：5.5kW 最大连续电流：380V时：14.3A；480V时：11A 最高瞬时电流：17.1A(60s)

品牌：施耐德

产品特色

ATV61HU55N4型变频器，5.5KW，三相380～480V供电，EMC，无电抗器，适用于风机、水泵行业，专为泵和通风应用设计的功能；2点或5点平方压频比；通过开关频率和跳跃频率的调整来抑制噪声和共振；集成的PID调节器；休眠功能，唤醒功能；可在机柜外部安装，也可以在防尘、防潮机柜中齐平安装。广泛应用于建筑中供热、通风和空调(HVAC)，含：通风、空气调节、泵。

ATV61子系列展示

施耐德ATV61系列变频器，专为泵和通风应用设计的功能，广泛应用于建筑中供热、通风和空调(HVAC)的先进应用而设计：通风、空气调节、泵。施耐德ATV61全系列变频器功率范围：0.75kW至800kW；有三相200~240V，三相380～480V，三相500～690V（不常用）三种供电电压可选，有带滤波器和不带滤波器的产品可选，有带不带电抗器及负荷开关的产品可选，不同的防护等级可选。中华自动化按照供电电压、防护等级、带不带负荷开关、面板类型将ATV61系列拆分成如下的6个子系列：

ATV61 UL类型12/IP54变频器(集成A类EMC滤波器)三相380～480V供电
 ATV61 UL类型1/IP20变频器(200~240V)
ATV 61带有Vario的UL类型12/IP54变频器三相380～480V供电
ATV61 UL类型1/IP20变频器(380~480V)
ATV61 UL类型12/IP54变频器(集成B类EMC滤波器)三相380～480V供电
ATV61 UL类型1/IP20 简易面板变频器(380~480V)

选型及订购指南

选购施耐德系列变频器一般要考虑以下参数：
♦ 功率
♦ 供电电压。
♦ 防护等级。
♦ 带不带滤波器。
♦ 有无电抗器
♦ 对于ATV12系列小型变频器，有带散热器和底座两种安装方式可选
♦ 对于ATV61、71系列变频器，有的产品不带面板，有的带中文面板，有的带英文面板，型号末尾有“Z”，说明是英文面板也叫简易面板

1、请参照中华自动化施耐德变频器子系列展示规则及选型指南中的主要参数选择产品。

2、变频器的价格不含运费，运费需根据实际重量来计算。

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读


	中华自动化网上商城所有售出的品牌变频器商品均来自品牌厂家，均有原厂的封条，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有变频器商品的会员售价都是明码实价，均含增值税，是真实的成交价格,因此中华自动化网上商城不支持商品议价。用户可以将我们的价格进行任何方式的比价然后确定购买意向。如果对价格仍然觉得难以接受，您只能另寻他径了。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。


	中华自动化网上商城所有变频器商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-2天来进行补充库存，此时在3个工作日内就能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。变频器类商品建议走物流方式，这样会节省大笔运费。在订单确认环节，商城客服人员可能会根据货品的实际重量，调整运费，运费均按实际物流费用收取，商城不加收任何额外费用。关于物流的具体流程请咨询我们的客服（点此咨询）。选择货到付款的订单，运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。


	中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；变频器类商品还支持物流运输，具体流程请咨询4006728859。货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-2天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化网上商城账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写台头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

系列简介及说明

全方位的供货
ATV 61系列变频器通过使用三种类型电源，将整个系列的电机功率额定值扩展为0.75kW至800kW之间：
1.三相200～240V，0.75kW至90kW，UL类型1/IP20，(ATV 61H***M3，ATV 61H***M3X)；
2.三相380～480V，0.75kW至630kW，UL类型1/IP20，(ATV 61H***N4，ATV 61W***N4C)；
3.三相380～480V，0.75kW至90kW，UL类型12/IP54，(ATV 61W***N4，ATV 61W***N4C)；
4.三相500～690V，1.5kW至800kW，UL类型1/IP20，(ATV 61H***Y)。
ATV61 UL类型1/IP20变频器可以与使用单相200～240V电源、额定功率在0.37kW与5.5kW之间的电机一起使用，如果电机降容。
ATV 61变频器集成了Modbus与CANopen协议，并作为标准，同时具有多种功能。可通过使用通信可选卡、I/O扩展卡、多泵卡以及“Controller Inside”可编程卡对这些功能进行扩展。
其他外部选件，诸如制动电阻器、电阻制动单元和滤波器可用于对变频器进行补充。
整个系列符合国际标准IEC/EN 61800-5-1、IEC/EN 61800-2、IEC/EN 61800-3，已经通过UL、CSA、DNV、C-Tick、NOM 117以及GOST认证，并且满足环境保护要求(RoHS、WEEE等)以及欧盟相关规范，符合CE要求。

功能安全性与ATEX应用
ATV 61变频器的特点是具有安全功能，设计用于确保电机停机和防止意外重起动。对于电气/电子/可编程电子控制系统，为了确保机器或工业过程的安全性，此断电安全功能意味着设备可以作为安全系统的一部分。
此功能符合机器安全标准EN 954-1的第3类、IEC/EN 61508 SIL2以及用于功率驱动产品功能安全的IEC/EN 61800-5-2标准的要求。
断电功能也可使ATV 61变频器为安装在具有爆炸性空气环境中的电机提供保护(ATEX)。

电磁兼容性(EMC)
从设计阶段开始就对减小谐波以及满足电磁兼容性的要求作了考虑。ATV 61H***M3、ATV 61***N4变频器中安装了EMC滤波器，满足了EMC的需求，使得机器的安装得到简化，并提供了满足CE标识要求的非常经济的方法。
ATV 61W***N4C变频器集成了B类EMC滤波器，使其能够满足EN55011(B类1组)与IEC/EN61800-3(C1类)标准的要求。
ATV 61H***M3X变频器设计时不带EMC滤波器，滤波器可作为选件使用由用户自行安装，以降低辐射等级。

灵活性与用户友好性
ATV 61变频器有许多可配置的逻辑与模拟输入/输出，以便针对应用情况来优化变频器为了提高控制系统的性能，变频器集成了Modbus与CANopen协议。ATV 61变频器也支持大多数工业通信总线，并能够通过可选卡简便地集成到建筑管理(HVAC)系统中。此外，它还具有多泵卡，能够对多个泵提供灵活的、用户友好的管理。

功能
通过其宏配置和“Simply Start”(简单起动)菜单，ATV 61变频器可以进行立即起动，以及使用用户友好对话工具随时随地进行调节。

专为泵和通风应用设计的功能
节能比，2点或5点平方压频比；
带有速度检测的旋转载荷自动获取；
按照速度自适应电流限幅；
通过开关频率和跳跃频率的调整来抑制噪声和共振。其中开关频率可高至16kHz，并可在运行期间调整；
预置速度；
集成的PID调节器，带有预置PID给定值与自动/手动(“Auto/Man.”)模式；
电能表与运行计时表；
检测有无流体，检测零流量，检测流量达限；
休眠功能，唤醒功能；
带有物理值显示的用户设置：bar、I/s、℃等。

保护功能
电机与变频器热保护，PTC热探头管理；
在连续运行时对过载和过电流进行保护；
通过跳变频率和相序调转功能对机器进行机械保护；
通过欠载、过载和零流速检测来对装置进行保护；
通过多种故障管理和可配置报警组来进行保护。

安全功能
通过集成的“Power Removal”(断电)功能来保证机器的安全性。此功能可以防止电机意外起动，它满足机器安全标准EN 954-1类3与功能安全标准IEC/EN 61508，SIL2级(应用于过程和系统的安全控制/信号发送)的要求；
通过对故障禁止、运行方向和可配置给定的强制操作功能来保证装置的安全性。

系列用途

ATV 61变频器是用于功率范围在0.75kW与800kW的三相异步电机的变频器。本变频器针对工业和商用建筑中供热、通风和空调(HVAC)的先进应用而设计：
通风
空气调节
泵

ATV 61可以通过优化能量消耗来减少建筑的运行成本，同时提高用户的舒适度。
ATV 61变频器拥有众多集成选项使其能够适合并集成于电气装置、复杂控制系统和建筑管理系统。
ATV 61变频器具有一种应用，可以用于含有中压电机的应用场合。
在开始设计变频器时就对电磁兼容性和减少谐波的要求进行了考虑。
取决于不同的标准版本(UL类型1/IP20与/或UL类型12/IP54)，A类或B类EMC滤波器和直流电抗器可以集成于变频器中，或者这些项作为可选附件使用。

使用说明

集成于控制系统和建筑管理系统
ATV 61集成了一个组合的Modbus或CANopen端口，用于进行调节、监视与配置。另外一个端口可用于连接一个Magelis终端，以便与机器进行对话。
可使用通信可选卡将ATV 61变频器连接至其他通信网络。所有工业用的通信协议(ModBus TCP、Fipio、Modbus、Modbus Plus、Ethernet/IP、Uni-Telway、PROFIBUS DP、DeviceNet、INTERBUS与CC-Link)或建筑管理用的通信协议(LonWorks、METASYS N2、APOGEE FLN、BACnet)都可用于ATV 61变频器。
通过给控制部分单独供电，可以在即使没有给功率部分供电的情况下也能保持通信(监视、诊断)。

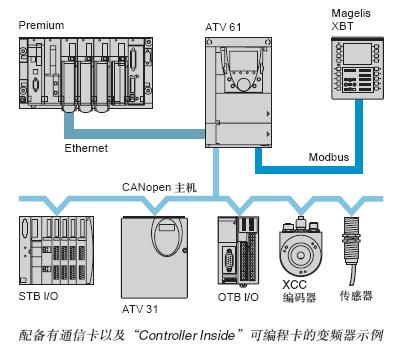

“Controller Inside”可编程卡可将变频器变为一个自动控制岛：
此卡本身具有I/O，也能对变频器以及I/O扩展卡的I/O进行管理；
它包含有使用符合IEC 61131-3语言开发的板载应用程序，此程序可以减小控制系统的响应时间；
其CANopen主端口能够控制其他变频器，并能与I/O模块以及传感器进行对话。

两个多泵卡可以使变频器适用于泵应用。
VW3 A3 502多泵卡可确保针对ATV38变频器开发的泵应用同样适用于ATV61变频器。
VW3 A3 503多泵卡可以支持所有的多泵应用。
多泵卡本身具有I/O，能够对变频器的I/O以及I/O扩展卡上的I/O进行管理，也可以利用诸如速度、电流、转矩等的变频器参数。

安装方式

ATV61变频器设计时已对机柜(落地式机柜、壁面安装式机柜等)的尺寸进行了优化：
可通过使用在防尘、防潮机柜(VW3 A9 5**)中齐平安装的成套组件，将带有IP54防护功率部分安装在机柜的外部。此种类型的安装可被用于限制机柜内部的温升以及减小所需机柜的尺寸。
机柜内部的环境温度：
50℃，变频器不降容，由额定值决定；
使用控制卡风扇成套组件VW3 A9 4**时，允许最高环境温度可达60℃，由额定值决定，必要时须降低输出电流。
并排安装
ATV61变频器可通过使用VW3 A9 2**成套组件，按照UL第1类要求将变频器安装在墙壁上。对于IP21保护等级或IP31保护等级使用VW3 A9 1**成套组件。

安装选项
可通过多种方法将ATV 61变频器安装在机器中。
在机柜外部安装
ATV 61变频器可直接安装在墙上而不必安装在机柜中。可通过使用VW3 A9 2**成套组件来获得UL类型1保护，使用VW3 A9 1**成套组件来获得IP21或IP31保护。

在防尘、防潮机柜中齐平安装
ATV 61变频器设计用于优化机柜(落地式、壁挂式等)的大小。
此种齐平安装类型可被用于减小所需机柜的尺寸并且能够限制机柜内部的温升：
对于在防尘、防潮机柜中的齐平安装，可通过使用VW3 A9 5**成套组件将带有IP54级保护的功率元件安装在机柜的外部；
此种类型的安装可使机柜内部的环境温度最高可达60℃，且额定值不会降低。为了避免局部过热，有时需要使用与变频器额定值对应的控制卡风扇成套组件VW3 A9 4**。
此选项允许并排安装。

购买咨询

syan35722009-11-03: 咨询内容：
内部有设置了保护功能么？; 狼在天涯回复：
内部设置了保护功能。

syan35722009-11-03: 咨询内容：
对电压的稳定性有要求么？电压不稳时对机器有什么影响？; 狼在天涯回复：
对电压的稳定性有要求，电压不稳时对机器有影响。

sunchq1232009-10-11: 咨询内容：
装设变频器时安装方向是否有限制。; 小冰回复：
有

sunchq1232009-10-11: 咨询内容：
有加速时间与减速时间可以分别给定的机种，和加减速时间共同给定的机种，这有什么意义？; 小冰回复：
加减速可以分别给定的机种，对于短时间加速、缓慢减速场合，或者对于小型机床需要严格给定生产节拍时间的场合是适宜的，但对于风机传动等场合，加减速时间都较长，加速时间和减速时间可以共同给定。

sunchq1232009-10-11: 咨询内容：
失速防止功能是什么意思？; 小冰回复：
如果给定的加速时间过短，变频器的输出频率变化远远超过转速(电角频率)的变化，变频器将因流过过电流而跳闸，运转停止，这就叫作失速。为了防止失速使电机继续运转，就要检出电流的大小进行频率控制。当加速电流过大时适当放慢加速速率。减速时也是如此。两者结合起来就是失速功能。
