ACS150系列通用机械传动(三相电压380-480V)，0.37～4kW。

ABB 通用机械传动是专为机械制造行业所设计的。它可以通过可选件的优化组合最大范围的满足机械行业的要求。

产品特点
FlashDrop：传动设置及调试更加快速、容易，可用于批量制造。
固定式控制盘：具有舒适、耐用接口的简单传动。
固定式电位器：直观的速度设定。
集成EMC滤波器：无需外部滤波器。
内置制动斩波器：降低成本，节省空间并简化接线。
灵活的安装方式：优化的布局以及有效的机柜空间利用率。
有涂层的电路板：寿命更长且减少维护。

风机、泵、门控、物料输送、传送带

ACS150系列通用机械传动

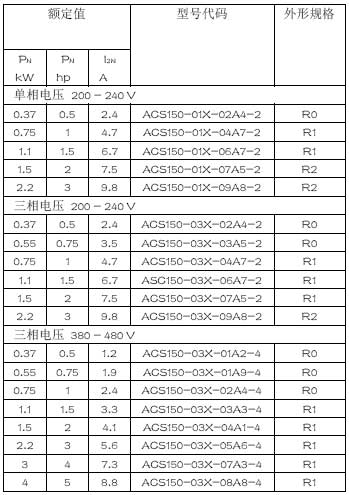

型号代码中的X 表示E 或U。

电压
ACS150 提供两种电压范围:
2 = 200 240V
4 = 380 480V

结构
型号代码中的“01X”和“03X”代表输入电压的相数及 EMC 滤波器连接情况。
可根据需要进行选择，具体如下：
01 = 单相
03 = 三相
E = EMC 滤波器连接，50 Hz 频率
U = EMC 滤波器断开，60 Hz 频率
(需要使用滤波器时，可方便地接通。)

柜式安装传动（UL 开放式）

壁挂式传动（NEMA 1）

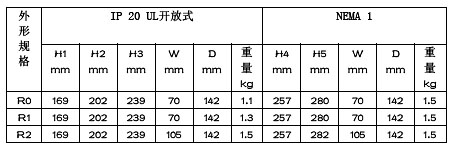

安装尺寸表

H1 = 高度，没有紧固件及夹板
H2 = 高度，有紧固件但没有夹板
H3 = 高度，有紧固件及夹板
H4 = 高度，有紧固件及 NEMA 1 接线盒
H5 = 高度，有紧固件、NEMA 1 接线盒及机罩
W = 宽度
D = 厚度

间隙要求
