现实难题

机械式油罐液位测量: 油污给机械式测量带来粘滞效应，极大影响了精度而且难于维护。
单节电容式油罐液位测量: 单节电容式靠单点取数计算液位，误差太大，且无法测量乳化层
雷达式油罐液位测量: 雷达波只能到达表层液位，无法测量双层液位，且成本高昂。

解决办法

Collihigh JDR型双界面油、水液面变送器

电容式探头: 解决了机械式探头容易被油污干扰的问题，也能深入液位内部取数。

多节探头: 能多点取数，通过多数据计算出液位位置，准确率远超单数据计算的结果。而且通过不同位置数据计算，能算出多双液位甚至多液位的准确数据。

实测结果

井口储油罐自动拉油提示数据源采集
效率提升100%
联合站沉降罐、分离罐油水量提示
效率提升55%
油井产量估算
提升76%效率
焦油储存罐的焦油水之间的界面测量
提升85%效率

北京昆仑海岸传感技术有限公司成立于1994年，早于2000年就通过了ISO9001质量体系认证，现在同时还具备GJB体系认证、ISO14000环境质量体系认证、船级社质量体系认证等。昆仑海岸早在2007年即升级到纳米激光焊接技术，保证全系列产品的高质量；出厂前每个产品都会进行校准，确保每个出厂商品的精度、量程、输出都是精确无误的。昆仑海岸产品涵盖温度、温湿度产品，压力、液位、差压产品，照度、水浸、土壤水分产品，数据采集器模块，仪表、温湿度无线记录仪，油田专用双界面计等系列产品；产品系列包括有线、无线的物联网网关产品，军品级、工业级、民用级，防爆、隔爆、普通产品。

橱窗商品

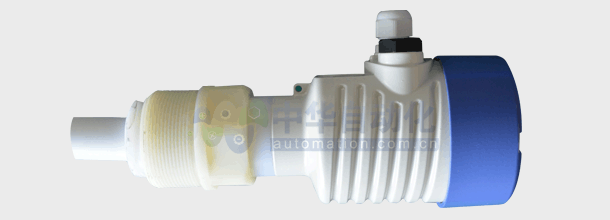

Collihigh JDR型双界面油、水液面变送器可选数字型和电流型输出。

4-20mA输出

RS485输出

配件

购买请务必注意以下内容：

Collihigh JDR型双界面油、水液面变送器标准型探头长度有1米、3米、5米和6米可选，定制非标长度的用户，可以点击需求申请区提出需求申请，我们将快速处理您的需求。

所有的产品都可选购触摸屏控制柜，可连上数据线能在控制室设置、查看罐体内的液位参数。请根据您的实际情况确定数据线的长度，并于下单后在订单备注中注明。也可以选购防雨罩（室外防雨）和辅助探极（卧式罐和水泥管等需配备）。

默认是法兰安装结构，如果需要其他安装方式，请下单后在订单留言中注明。

本专题的油水双界面产品是定制产品，您下单后我们开始加工，届时客服会联系您发货时间，请注意保持联系方式的畅通。

采购清单

套装总额：￥0
共节省了：￥0
获得积分：0

温馨提示：点击商品名称可查看商品详细信息。

清空商品数量

商品名称

特价

数量(件)

套装总额：￥0
共节省了：￥0
获得积分：0
商品不够多，我要查看更多
我要积分换礼

如果您是行业工程经销商，行业设备制造商，可以为最终端用户提供现场支持和应用辅导、工程价值增值的个人和单位，可以申请合作伙伴。针对合作伙伴，我们将会提供全面的技术培训，以及分享合作价格空间。申请成为合作伙伴

商品价值所在

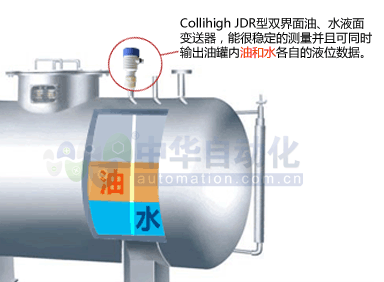

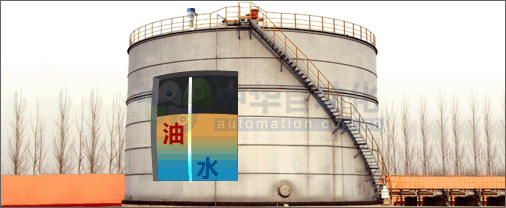

可同时输出罐内油和水双液位数据: 稳定的输出罐内油和水双界面的液位数据，同时显示出来；也可以接入组态或者PLC进行后续控制。非常适合用在没有集输系统的油矿井场、联合站混合液抽取排放液层监控，运行稳定可靠，精度衰减周期长，长期使用维护成本低廉。是终端用户老系统升级改造以及新井场构建的标准配置选项。

全新的密封设计: 原装封口保证介质完全不会进入探头内部导致损坏，事实上，市面上其他同类因为密封问题导致探头损坏的几率非常高。

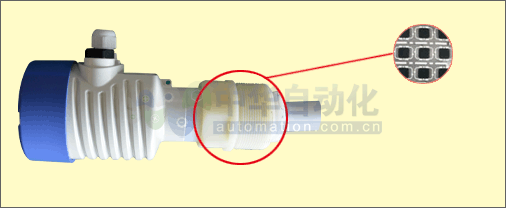

微米级制造工艺: Collihigh采用新型全自动焊接机，具备200um焊接工艺能力，保证探头节点牢固可靠；同时也保证了防渗漏密封的可靠性，杜绝探头因直接接触介质导致的腐蚀和损坏。

最高精度2cm: Collihigh JDR型双界面油、水液面变送器采用多节探头设计，最高精度可达2cm，对一般油罐应用完全够了。

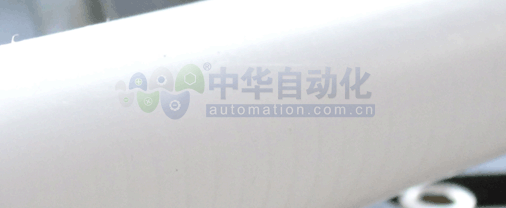

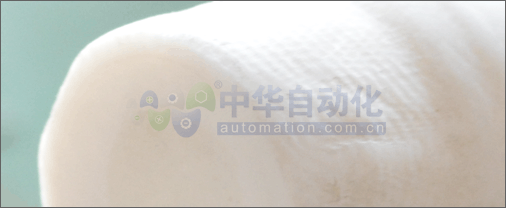

强力防腐的外壳: 探头采用聚四氟乙烯材料制作的防护层，全防腐，杜绝介质内的腐蚀性物质对探头造成损坏，理论使用寿命高达60年！

防雷、防爆特性: 可靠的接地线设计，变送部分能经受2000V脉冲的冲击。采用防爆材质外壳，符合GB3836.1-2000以及GB3836.4-2000标准。

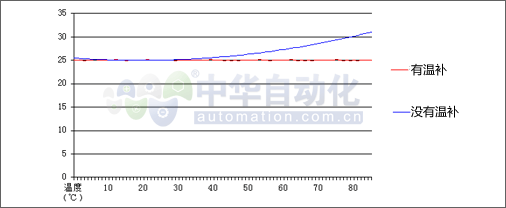

强大的温补功能: 强大的温补能避免由于温度变化导致测量结果出现误差。无论夏天还是冬天，都无需重新标定，也无需手动设置，本品都能保持稳定、准确的数据输出。; 右侧是我们实验室模拟环境的实测数据，看图可知，无温补的情况下，随着温度与常温偏离的越多，输出的数据漂移越大；在有温补的情况下，温度从0℃到85℃之间，输出始终保持稳定，不会因为介质温度变化影响数据输出。

稳定精确的软件算法: 异常数据滤除，有效避免罐体内异常结构带来的干扰 · 冬夏季补偿自动迁移，无需经常标定 · 特殊电容转换算法，保持数据稳定采集

详解商品功能

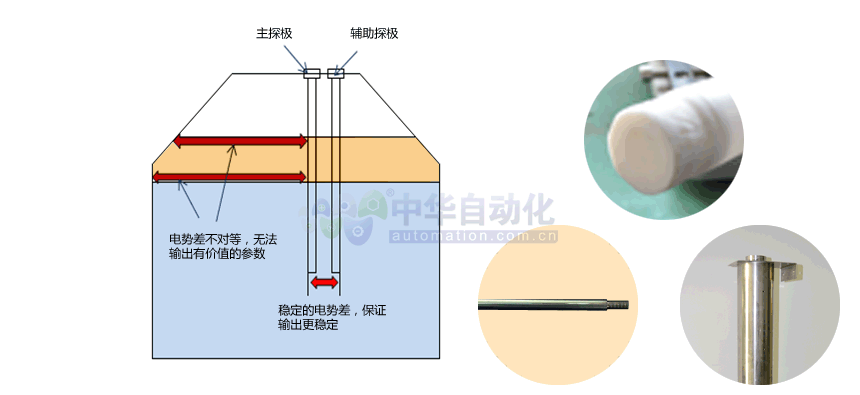

可配辅助探极: 针对卧式罐、水泥罐等不规则或非金属罐体，可选购辅助探极，保证测量数据的精确；使产品具有更强的适应性。依据现场环境的不同，辅助探极的规格会根据现场环境的不同而不同，以满足稳定使用的需求。

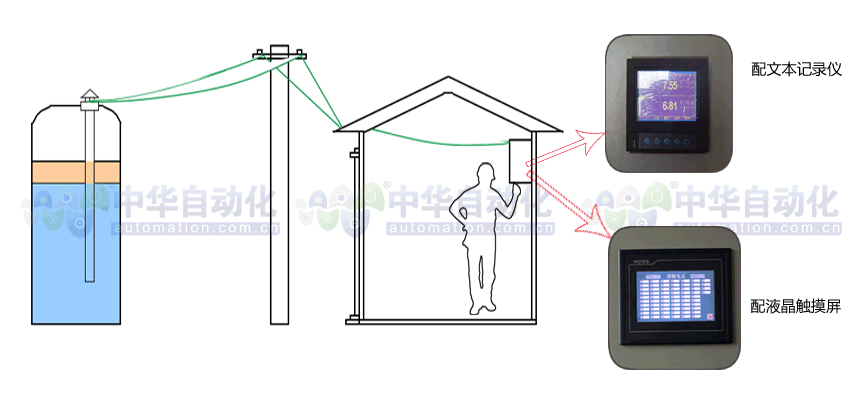

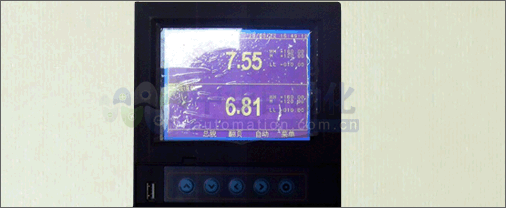

可配控制柜: 您可以选购控制柜。控制柜带液晶触摸屏，也可选择数码管显示屏和文本记录仪显示，能在远距离对变送器进行设置、查看，无需爬上罐顶。结合我们免维护的设计，基本可以实现安装后不用爬罐的目的。

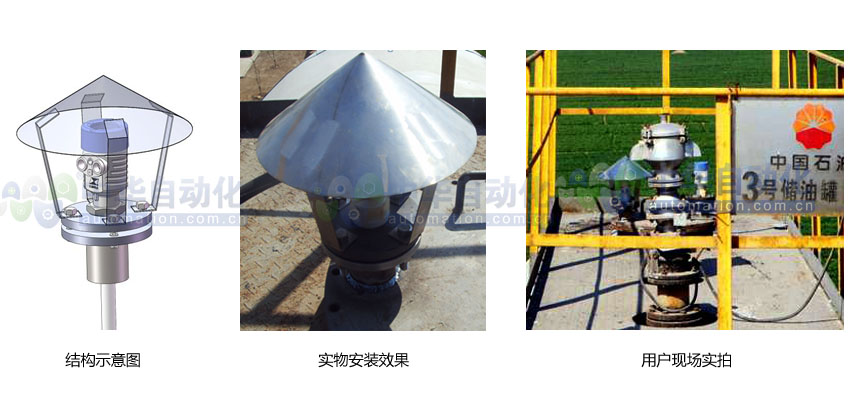

室外可选防雨罩: 如果您需要在室外安装本产品，建议您选购金属制造的防雨罩，满足防雨的同时也极大延长了使用寿命。

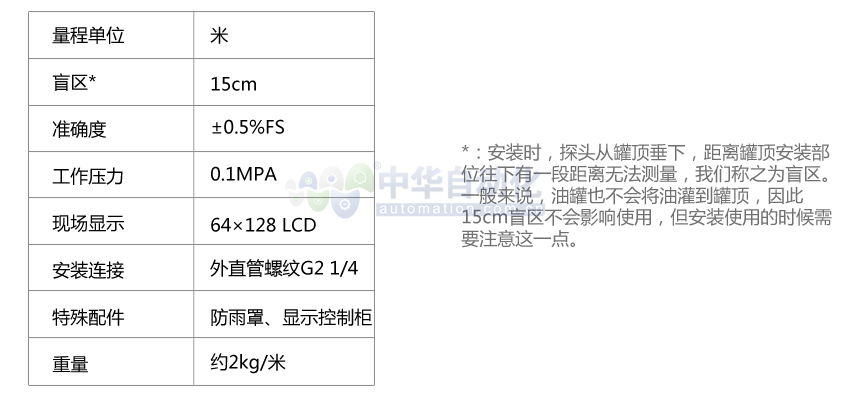

部分重要参数

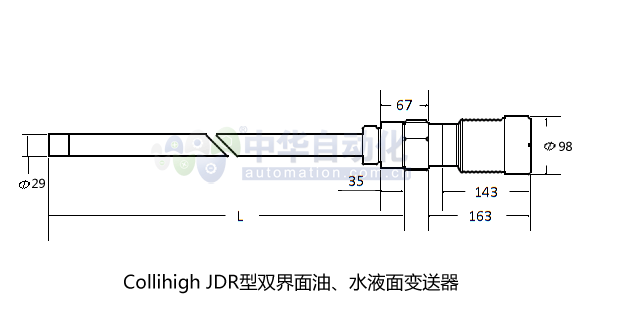

外观尺寸

变送部件外径98mm，高度143mm；
连接件部分高度40mm；
安装位外直管螺纹G2 1/4；
探头外径29mm；
探头长度分1米、3米、5米和6米，如果需要其他尺寸的探头和基座，可以申请定制。点此申请

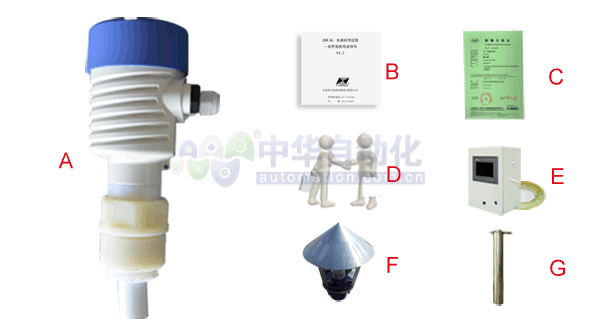

标配物件一览

标配物件：
A.Collihigh JDR型双界面油、水液面变送器×1；
B.说明书×1；
C.合格证×1；
可选购物件：
D.安装、调试、使用、维护等培训服务×1
E.触摸控制柜×1（附带连接线。无纸记录仪、数显表和触摸屏作为人机界面）；
F.防雨罩×1（建议室外场合选购）；
G.辅助探极×1（卧式罐、水泥灌必须选购）；

订购指南

1、选择合适长度的探头: Collihigh JDR型双界面油、水液面变送器有迁移量设置功能，因此在选择探头长度的时候，可以考虑迁移量因素选择合适长度的探头，以节省费用

2、控制柜的选择: 当您不希望每次配置、查看数据都爬罐的话，建议选购控制柜。控制柜的配置无特定标准，可选双通道无纸记录仪、数显表和触摸屏作为人机交互界面，也可以加装断路器等低压部件以及更高规格的电源或者其他部件。因此价格也会有较大波动，具体需求和价格请联系我们的客服，或者在需求申请区提出申请。

3、数显表和触摸屏的选择: Collihigh JDR型双界面油、水液面变送器的控制柜可选双通道无纸记录仪、数显表和触摸屏作为人机交互界面。需要注意的是无纸记录仪、数显表可接4-20mA输出，触摸屏只能接485。

4、防雨罩: 如果您的油罐在室外，会有被雨淋的风险，建议您加装防雨罩，以确保Collihigh JDR型双界面油、水液面变送器稳定、高效的工作。

5、辅助探极的选择: 当您的罐体是不导电材料（例如水泥、塑料凳）或者垂直方向不规则（例如卧式罐）时，就需要加装辅助探极，以保证稳定和可靠的输出数据。辅助探极的规格并不统一，我们会根据现场状况进行调整，以满足使用要求。

6、注意罐体开孔尺寸: 本产品安装位外直管螺纹G2 1/4，安装法兰盘的直径不能比这个G2 1/4小。如果罐体位置特殊无法正常安装标准基座，可在需求申请区提出定制特殊尺寸的基座的申请，或者提出定制其他安装方式接口的申请；

安装、使用及维护需要注意：

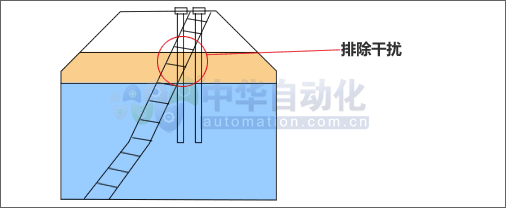

1、安装探极需要注意避开罐内可能存在的干扰源: 本品是电容式探头，因此尽量避免探头附近存在导体干扰。安装时，注意避开罐体内金属横梁等结构件，一般距离为60CM以上为好。注意垂直的探极与罐体之间的距离保持一致，因此如果油罐体是卧式罐或者水泥罐，需要加装辅助探极，且两个探极尽量远离罐壁。如果探极无法与罐壁拉开太大距离，那么辅助探极最好装在主探极与罐壁之间。

2、安装和使用中保持探极垂直、稳定: 由于运输过程中不可避免的因素，在安装的时候，探头会有弯曲现象，但由于探头自重的影响，一般1-2天会自动垂直。在安装的时候要考虑到使用后的情况，避免使用中导致探头弯曲或者摆动。所以在安装的时候，注意探头不仅要避开穿插在罐体内部的结构件，也要尽量远离进料口和出料口，避免进料出料的时候影响探极稳定性。

3、安装辅助探极需要注意与主探极保持合理的距离: 如果安装了辅助探极，主探极和辅助探极之间的距离不宜过近，以免在外力作用下碰到一起，一般距离为40CM±5CM为宜；距离过远也会影响数据的采集。

4、正确接地线: 按照说明书接地线，不可接错。

5、无须专门维护，可确保正常使用至少5年: 日常维护主要检查法兰是否松动，检查防水罩是否漏水，控制柜连接线是否有异常等，探头无需刻意维护。

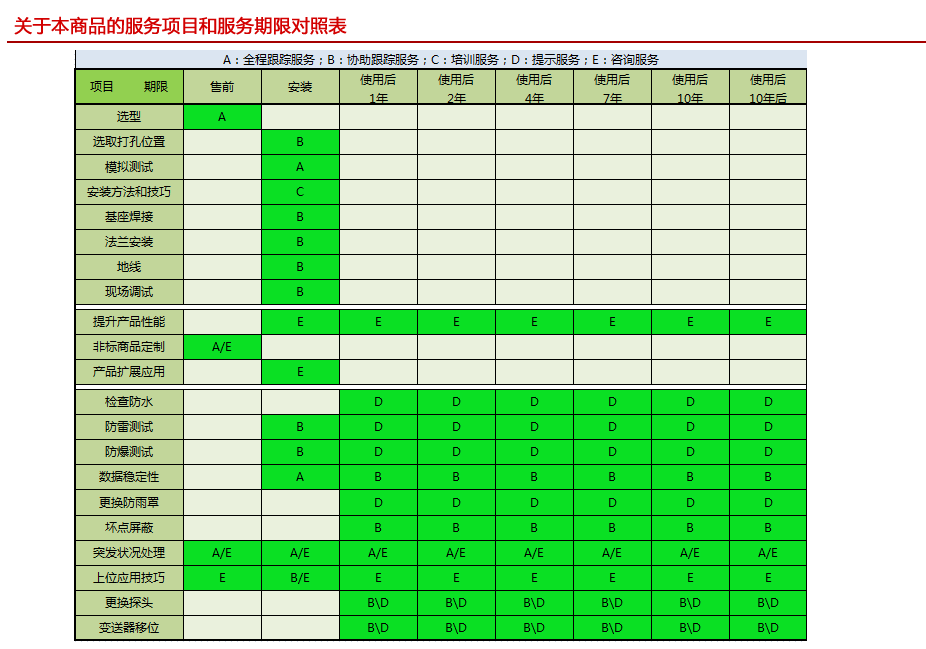

我们的服务

现场环境评估: 协助选购最合适的产品规格; 选取最佳的法兰基座打孔位置; 确定最佳的测试周期

安装人员培训: 如何安装保证探头不受干扰; 如何保证辅助探极的最佳性能; 如何安装使探头不会摇摆

专家咨询: 如何进一步提高产品的输出精度; 如何进行输出参数的上层应用开发; 如何统计原油产量和流通率

非标产品的定制: 特殊长度探头的定制; 特殊直径的法兰基座的定制; 特殊输出模式的定制

使用技巧指导: 如何直观的查看罐内液位、乳化层状态; 如何利用液位参数实现自动拉油; 如何确定乳化层的液位参数

维护保养提示: 什么情况下需要进行坏点屏蔽; 什么情况下需要更换探头或变送电路; 如何保证产品更长的使用寿命

大区客户的引导: 自动化网上商城自动为合作伙伴分享所在大区的客户资料; 潜在客户资料传达给大区合作伙伴

合作价格的分享: 合作伙伴获得合理的分享合作价格; 增值高级应用指导，产生衍生溢价; 网上严格终端指导价保护

购买必读


1、除开尾货专区的商品，正常购买全是正品行货新品； 2、如果有问题，包邮7天包退15天包换服务；		1、量贩式的明码标价； 2、行业式的代理合作价； 3、包含发票，不支持多开；

1、专栏橱窗区的商品都有现货； 2、分类导购的货品一般来说也有现货； 3、部分无现货有货期的商品，客服会在确认订单的时候告知；		1、支持N种付款方式； 2、款到发货，不支持定金、预付、赊欠等；

1、原则上款到当天发货，特殊情况第二天； 2、走货站、快递； 3、包装问题；		1、产品质量问题需要退、换、返修在保修期内均由中华自动化承担运费； 2、用户使用问题需要维修的由用户承担运费和维修费； 3、订错型号需要更换的用户承担运费； 4、由于货期问题退货的由用户承担运费；

分类导购

输出方式

量程

采购清单

套装总额：￥0
共节省了：￥0
获得积分：0

温馨提示：点击商品名称可查看商品详细信息。

清空商品数量

商品名称

特价

数量(件)

套装总额：￥0
共节省了：￥0
获得积分：0
商品不够多，我要查看更多

合作伙伴申请

姓名：	公司名称：	手机：
合作项目背景信息：预估用量，公司资质描述，公司原有行业项目经验，目标行业客户名称，常规描述如果有项目资料不便于在上述文字栏说明的，可以上传能说明这些资料的相关文档。支持txt、word、excel、ppt、pdf格式文件。如果文件数量超过一个，建议用压缩软件压缩后上传（推荐压缩软件winzip、winrar）。
相关文件上传：

用户申请

聚光 2014-02-21 09:14:55

申请合作资料已上传，请看符合要求不。

自动化网上商城客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，客服稍后会与您联系。祝您购物愉快！

1/1页

*手机：

*短信验证码：: 获取短信验证码

*姓名：

*所在城市：

*服务需求类型：: 行业专用工艺自控柜整包 PLC及组态编程通用型盘柜配线其他需求

需求文件上传：: 文件表达清楚需求即可，内容格式不限，支持word、excel、ppt、pdf、jpg、gif、png格式文件上传，如果文件数量超过1个，请压缩后上传。

需求信息捎句话：: “需求文件上传”和“需求信息捎句话”至少有一个不为空即可。

经典问答更多>>

芒果问：如何安装？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持，默认法兰安装，无需排空罐体可带料安装，安装完即可调试使用。祝您购物愉快！
聚义问：这个东西用在哪？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持,适用石油行业沉降罐、联合站等所有需要油水双界面液位数据测量的场合。也可应用于化工、食品等大型罐体的油水以及其他双液位测量的场合。
航天人问：需要爬到灌顶吗？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持，安装的时候需要到罐顶，安装好之后，可以选购控制柜，在控制室即可进行调试、设置、查看、使用等操作。祝您购物愉快！
江湖狭义问：为什么上面说扳手不要太长呢？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持，长扳手由于力臂比较长，稍微使劲会产生比较大的扭力。部分安装人员习惯装紧后继续用力确认安装牢固与否，曾经出现过将螺口拧坏的情况，所以提醒大家不要拧坏安装螺口。祝您购物愉快！
表怕问：油罐车可以用吗？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持，可以的，根据需求选择小量程的即可。祝您购物愉快！
买健康问：您好！防雨罩是什么材质的？: 自动化客服答：尊敬的客户您好，感谢您对中华自动化的支持，金属材质的。祝您购物愉快！
