典型行业案例

系统特征

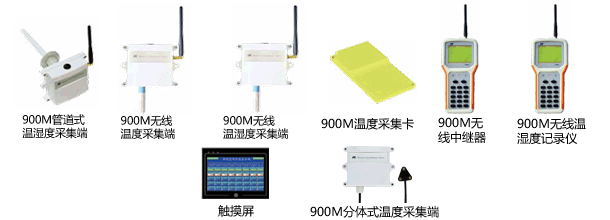

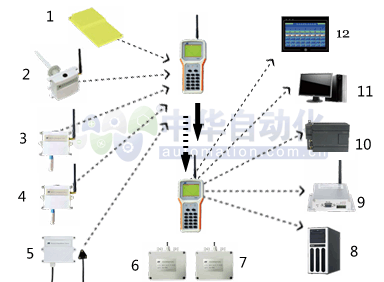

JRFW2型 900M无线温湿度记录系统模块组成

长期使用不掉线具有很强的抗干扰性具有自我诊断功能，遇到故障能自检重启，保证长时间数据采集的连续性
便捷安装，直观使用安装时，无需技术人员到场，施工人员一次性将采集端装好并将电源打开，无需调试；全部安装完，技术人员到场即可使用。

本系统专为药厂库房研发，但亦可适用于其他仓库以及车库、办公室、车间等空间的环境监测。一般来说空旷的厂房或仓库等没有明显水泥墙隔断的区域，半径500米范围内，可以随意布点，不超过200个点只需要一个记录接收端，超过200个点需要增加记录接收端；如果有水泥墙或者金属封闭隔断，就需要中继器进行无线信号的转接。如果距离超出500米，可以配置中继器，能将超过500米标准传输范围之外的数据传输到记录仪。系统各分布点数据采集刷新的频率可以在30秒到1小时之内自由调整，标准配置为10分钟。

橱窗商品

JRFW2型 900M无线温湿度记录系统

采集端

记录接收端

中继器

套装

购买请务必注意以下内容：

1、中继器是干什么用的？一般2区或者多区仓库我们配中继器，能将采集端被水泥墙阻挡的信号转发至记录仪。

2、什么叫区？一个仓库内，如果有水泥墙或者金属隔断将仓库分割成几个房间就是几个区，没有分割的算1个区；跨区之间会用到中继器, 最终统一由一个记录接收端显示接收。

3、什么叫点？在一个区内，设置的采集端的个数叫做点数，包括无线温度采集卡、无线温度采集端、无线温湿度采集端、无线管道式温湿度采集端、无线分离式温度采集端，每个采集端都视为一个点；

4、如何确定点数？无隔断库区半径500米范围内，一般布置不超过200点。实际工程用的点数根据最终用户的监测密度要求而定；有分区隔断的现场或者库区内有明显的水泥墙或者金属板隔断，建议使用中继器进行绕障设计；

采购清单

套装总额：￥0
共节省了：￥0
获得积分：0

温馨提示：点击商品名称可查看商品详细信息。

清空商品数量

商品名称

特价

数量(件)

套装总额：￥0
共节省了：￥0
获得积分：0
商品不够多，我要查看更多
我要积分换礼

商品价值所在

极其方便的安装和维护: 新的设计可以实现安装时并不一定要求技术员在场，统一安装完，通电即可使用，如果非特殊场合，不需要进行参数的设置，系统自动实现数据对接。完全不需要边安装边调试，极大的缩短了安装工期。
维护时每年检查一次电量，系统有电量管理功能，不需要人工拔出电池检查，在系统里即可检查电池状态。建议一年更换一次电池，以确保正常使用。

采集端方便的安装、使用: 采集端采用标准壁挂式设计，普通场合直接将挂钩钉在墙上，然后将采集端挂上去即可。
对于空间狭窄无法安装挂钩，或者普通壁挂式采集端无法挂上去，或者空间无法容纳普通壁挂式采集端的，可以选择温度采集卡。采集卡体积小，直接放到指定位置即可。

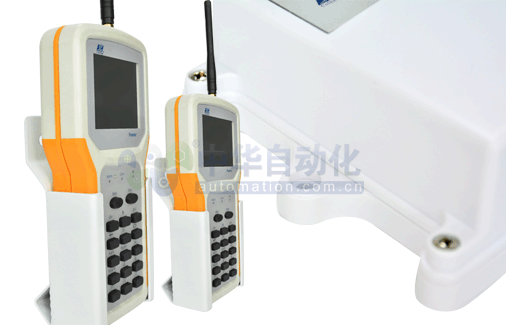

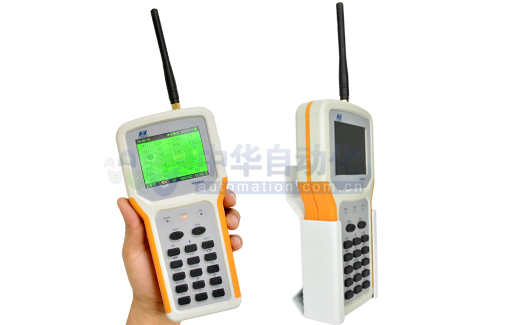

记录接收端可移动式收数，也可固定收数: 记录接收端和中继器都是手持式设计，跟万用表很像，比万用表多出一个天线。配有USB接口，用线与笔记本电脑连接可以随身携带走着去每个仓库接收、检查、存储数据。移动式记录接收端的避免触碰天线影响其使用性，可选内置天线的型号。
也可以将记录接收端通过附送的金属卡座固定在墙壁上或者吊顶内部，然后用485/232串口通信线与固定触摸屏或者固定电脑连接，设计成专用型的检测系统。

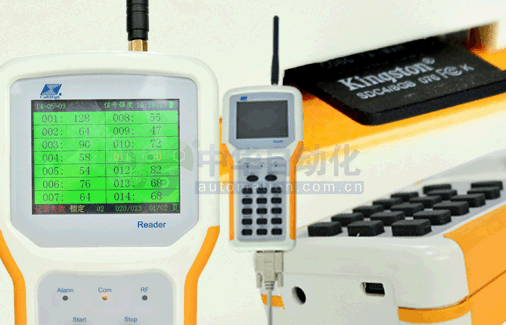

多种读数方式自由选择: 可以实现多种读数方式：
1、记录接收端的液晶屏上直接读数；
2、通过USB数据线连接到电脑上实时读数；
3、通过485/232连接至触摸屏实时读数；
4、将标配的8G TF卡取下来，用读卡器连接电脑查看存储的数据。

哪个更方便您就用哪个方式读数，自由选择。

系统具有掉线自动连接功能: 无线数据系统长期使用比较担心会出现掉线故障。本系统具有有掉线自动连接功能，如果出现异常掉线，采集端会自动重启，重新与记录接收端对接，不用您担心掉线的问题。

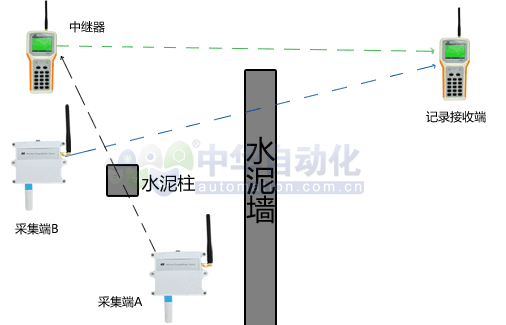

随意布点，系统可设计绕障，不怕阻挡: 本系统可以设计绕障方案，因此布点不受任何约束，可随意布点。您不必担心设计布点的时候有信号障碍，如果有障碍，可以进行绕障设计。（具体设计见左图）
如果遇到大面积的水泥墙或者金属隔断必然阻碍采集端和记录接收端之间的信号传输时，可以利用中继器进行绕障设计，绕开障碍，实现信号正常传输。
一般来说，信号传输直线上不超过直径2米的水泥柱或者金属柱（距离记录接收端和采集端距离都超过2米）不构成障碍。所以图中水泥柱可忽略掉。

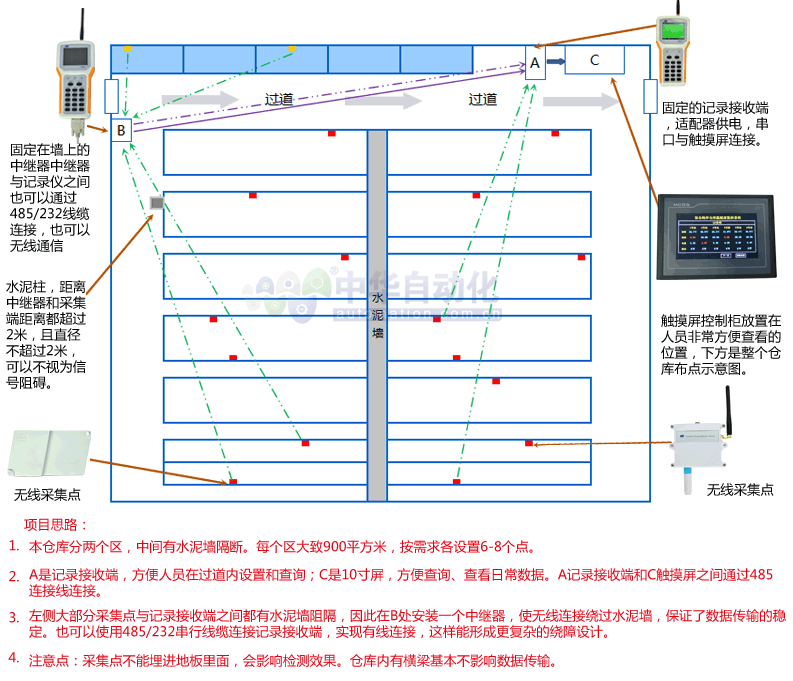

一个典型的应用方案

这是一个药厂仓库的施工示意图，关于该方案的一些说明附在图片下面。您可以通过该示意图，了解方案设计者的思路，以及本系统的各种组成模块的功能，以更深入的了解本系统的应用。

详解商品功能

1、采集端目前由无线温度采集卡、无线温度采集端、无线温湿度采集端、无线管道式温湿度采集端、无线分离式温度采集端组成，陆续有新产品正在加入中

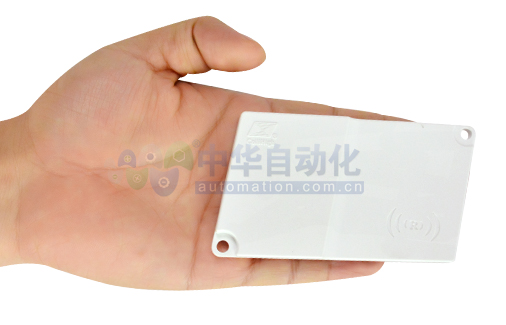

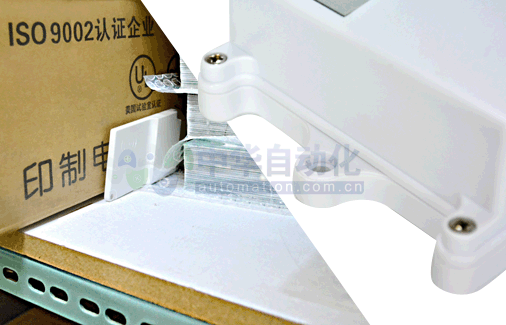

无线温度采集卡: 顾名思义，这是个卡片形式的采集端，体积小，能很方便的放在犄角旮旯里，壁挂式的采集端对安装有点要求，这个对安装基本无要求，能有地方放就行。
采集卡的温度采集范围为-20℃~70℃，精度为±0.5℃。

无线温度采集端: 基础型的无线温度采集端，传统壁挂安装。安装时装上电池，打开电源就可以使用。
温度采集范围为-20℃~70℃，精度为±0.5℃。

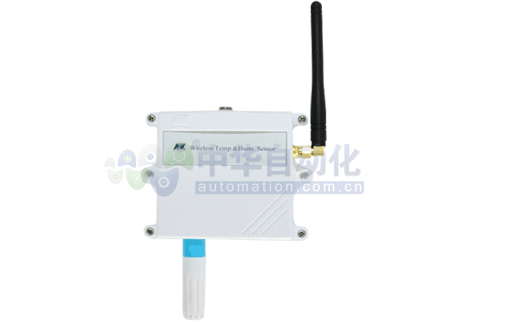

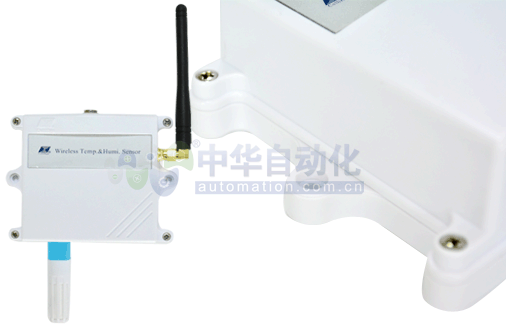

无线温湿度采集端: 可同时采集温度和湿度数据，一般用于对湿度要求较高的仓库，也是壁挂式的。
温度采集范围为-20℃~70℃，精度为±0.5℃；
湿度采集范围为0%RH~100%RH，精度为3%（5%RH~95%，25℃）.

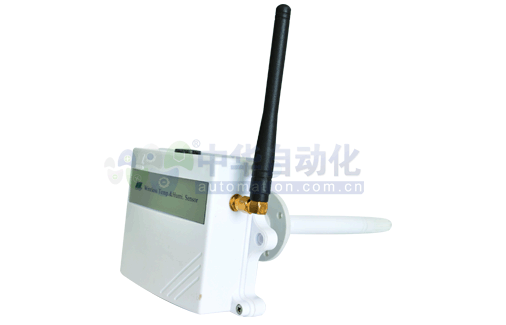

无线管道式温湿度采集端: 适合柜体内部、管道内部的温湿度采集，普通壁挂式温湿度探头无法穿墙深入内部检测，本品有个较长的探头，可深入管道进行检测。本品也是壁挂式安装。
温度采集范围为-20℃~70℃，精度为±0.5℃；
湿度采集范围为0%RH~100%RH，精度为3%（5%RH~95%，25℃）.

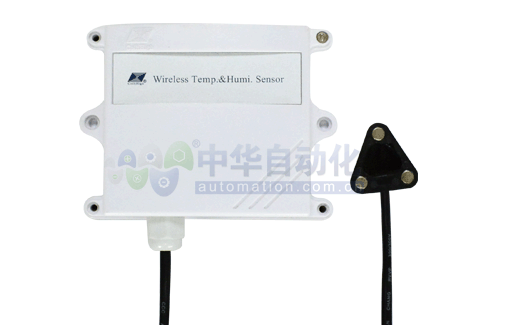

无线分离式温度采集端: 一般用于冷柜、冰柜的温度检测。药品仓库会经常用到冷柜、冰柜，不适合外挂式或者贴片式的采集端，用这个分离式的温度采集端就很合适了。
温度采集范围为-20℃~70℃，精度为±0.5℃；

900M开关量/模拟量采集端即将推出: 适合更多应用场合

2、900M无线温湿度记录仪（简称记录接收端）

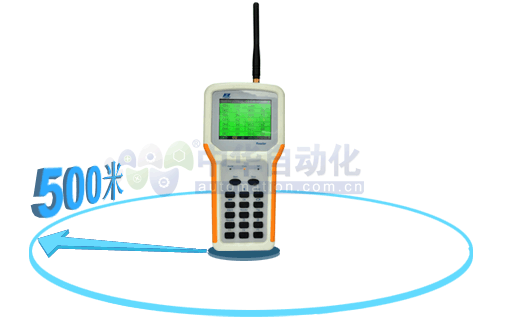

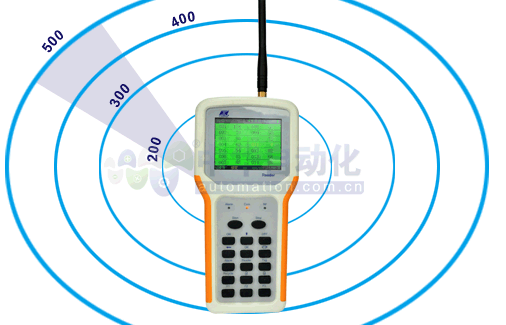

记录接收端的收数范围最大500M半径: 记录接收端需要跟采集端配合使用，记录接收端和采集端的最大直线无障碍距离为500米，超过500米需要另外配置中继器进行信号对接。

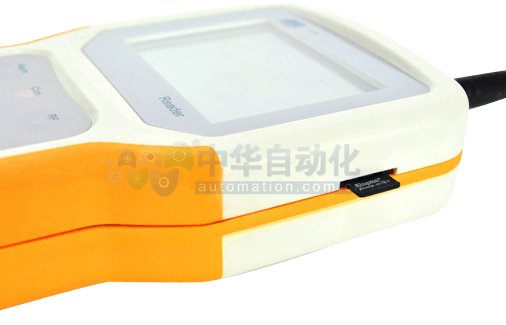

标配8G TF存储卡: 记录接收端标配8G TF卡，如果按照10个点，每10分钟取一次数，大约可以使用20年，足够使用了。
如果您设置的采样周期比较短，数据量较大，也可以自己进行存储扩容，直接更换掉机内的TF卡即可。系统支持最大64G TF卡。

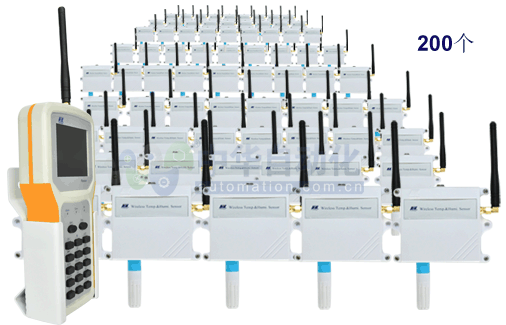

一个记录接收端最多同时接收200个点: 以记录接收端为中心，半径500M范围内无水泥墙、金属隔板，最多可同时记录200个采集端的数据。

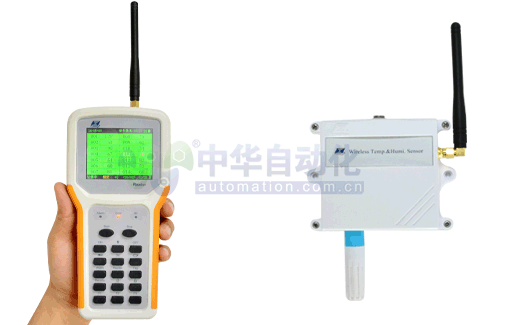

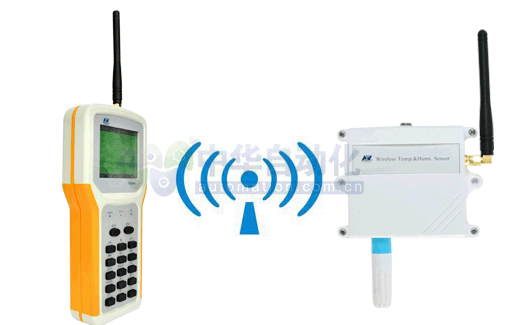

记录接收端与采集端自动对接: 您手持记录接收端（已通电）进入采集端的无线范围内，记录接收端自动与采集端对接，不需要手动调整搜寻信号。

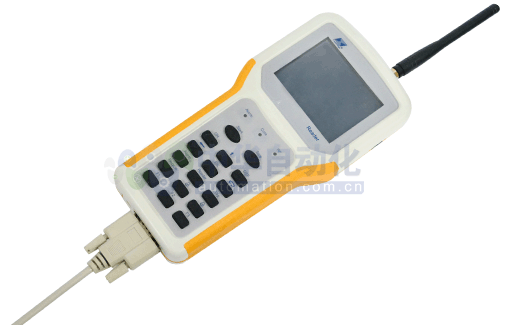

记录接收端自带485/232和USB接口: 当您需要连接电脑进行查看和数据导出的时候，可以用USB线连接记录接收端和电脑，记录接收端会将数据通过USB线传送到电脑上。（随系统有软件光盘，安装到电脑上即可。）
当您需要连接触摸屏或者PLC等自控系统上的时候，就可以通过485/232用串行连接，记录接收端可以输出标准信号以供查看、使用。

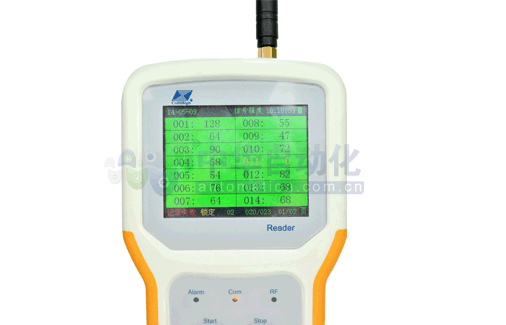

记录接收端自带3.5寸液晶屏: 自带3.5寸液晶屏，可以直观的查看部分参数，也可以方便的进行设置。
如果您需要更方便或者更远距离的查看和设置，可以配7寸、10寸或者更大尺寸的触摸屏（控制柜）。

3、可选模块：900M无线中继器（简称中继器）和触摸屏控制柜

中继器信号收发范围都是500米: 当您采集端与记录接收端的直线无障碍距离超过500米无法对接的时候，可以配中继器进行信号传递。
采集端与中继器的距离以及终极一家和记录接收端的距离都应该保持在500米以内

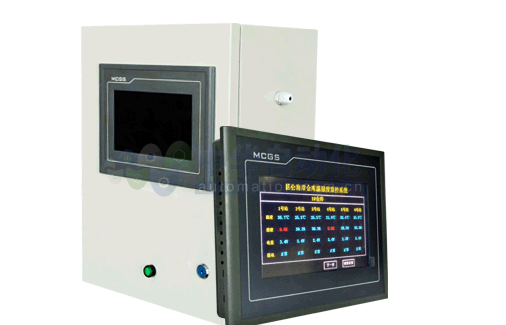

触摸屏控制柜可选7寸或者10寸触摸屏: 我们提供7寸或者10寸触摸屏的控制柜，如果您需要更大屏幕的，可以点击此处提出需求申请，我们会为您定制。

4、故障自检、自动排查功能

内置看门狗，如果出现死机现象，设备会自动重启，以保证稳定工作。无需人工干预。

5、省电模式，稳定的使用周期

对比与2.4G的产品，本系统不会大功率搜信号。当记录接收端远离采集端的传输范围，采集端即进入省电模式。标准电池可使用1-2年。中华自动化网上商城建议1年定时更换电池，可保证系统连续稳定使用。

订购注意事项

要不要购买触摸屏控制柜？: 我们记录接收端有3.5寸的显示屏，大约跟一个iPhone4的屏幕一样大，如果您觉得小了，有两种解决方案，一种是通过USB端口直接连接一个电脑，第二种方案是通过串行通信连接到触摸屏控制柜。一般来说电脑不太容易实现触摸控制，触摸屏控制柜除了能实现触摸控制之外，更能提供安全保护。

不懂如何确定点数和如何选择温度还是温湿度？: 当您决定购买我们的仓库环境监测系统的时候，我们会进行必要的培训指导，使您充分了解本系统，而且会帮助您确定点数，并给出选择温度还是温湿度的建议，确保您极度方便的使用本系统。

如何施工，需要技术人员在场帮助测试吗？: 完全不必须技术人员在场。如果您选择的是壁挂式采集端，施工人员直接按设计方案挂上，并打开电源即可；如果选择的是采集卡（目前只有温度的），施工人员直接将采集卡放到方案确定的位置保持固定，打开电源即可。全部安装完成后，技术人员到场打开记录接收端即可自动与范围内所有采集端对接。

要不要购买中继器？: 中继器有两个用途：一是能延长无线传输的距离（采集点和记录仪最大无障碍传输距离是500米）；二是方案中有了中继器可以绕开信号障碍物（比如水泥墙、金属隔断等影响无线信号传输的障碍）。
中继器也有3.5寸液晶屏显示，与采集端的对接是通过900M无线信号，与记录接收端的对接可以通过900M无线信号实现无线连接，也可以通过485/232实现有线连接。

内置存储是可以自己扩容的吗？: 可以的。记录接收端标配有8G容量的TF卡，如果不够用，用户可以自行更换大容量的TF卡，目前最大支持64G 的TF卡。默认存储格式是txt，带有上位机软件可以转换为excel格式存储。

使用注意事项

采集端可以在仓库内任意地点放置: 无论是天花板还是地面，均可放置，记录接收端进入距离采集端500米范围内即可收数；注意采集端不要埋进地板下或者吊顶内部，避免影响数据的有效性。

采集卡需要保持固定: 采集卡是极其方便的采集端，体积比壁挂式采集端小很多，而且不需要壁挂，放到相应地方即可。但由于没有稳定结构，需要保持采集卡的固定，避免震动以及滑落。

保持采集端的干燥: 保证采集端的工作环境湿度不要大于80%，温度不要高于60℃。否则可能会出现异常。

注意信号障碍物: 900M无线信号容易受到水泥墙以及金属墙的阻隔，如果在布点设计上无法绕开阻碍物，就需要考虑配置中继器来绕开障碍物。注意一般直径为2米以内的水泥柱或者金属柱不构成障碍（距离采集端、中继器以及记录接收端距离都大于2米），不必担心信号对接的问题。

无需设置，通电即用: 本系统有自动配置功能，完全不需要用户手动设置，每个采集端都有固定的硬件号，记录接收端可快速识别并收数。

故障自动排除: 本系统集成看门狗功能，能自动识别故障，根据情况可自动重启，达到排除故障的目的。不需要人工干预，使用更省心；

用户可自行设定采样频率: 一般温湿度每10分钟采样一次就够了，出厂我们可以为您设置好（10分钟），当然您也可以自行根据您的需求来设定，设定范围是30秒~1小时。具体设定方法可以查看随机附带的使用说明书。

电池1年一更换: 采集端使用的是3.6V锂电池，虽然一般来说电池续航能达到1年半，但中华自动化网上商城建议最好1年一更换，以达到最佳的使用效果。

无需特殊保养: 保证采集端的工作环境避免粉尘、油污、强震、强噪的情况下，基本不需要特殊维护和保养。
