欧姆龙 OMRON E2E-X1R5E1-M1-Z. 2M型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:屏蔽,M8;检测距离:1.5mm

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

型号：E2E-X1R5E1-M1-Z. 2M型直流3线式接插件E2E通用接近开关

参数：选型指南：接插件:M12;形态:屏蔽,M8;检测距离:1.5mm

品牌：欧姆龙

商品描述

固紧强度: 使用固紧螺母时请勿用力过大。适用固紧时务必使用止扣垫圈。

无螺丝扣圆柱型(E2E-CR8、-C1)的安装方法:

使用固定(定位)螺栓时,安装的紧固扭距应在<0.2N·m(E2E-C1紧固扭距<0.4N·m)

种类丰富。可根据条件选择最佳型号。
标准采用电缆保护器。
检测面采用抗切削油的材质,耐环境性能优越。

设计时:

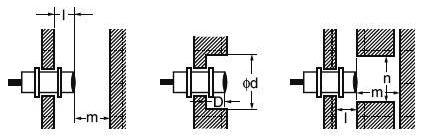

1、周围金属的影响

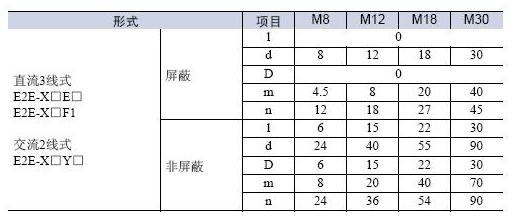

按下表所示尺寸远离周围的金属后再使用。
直流3线式接插件系列E2E通用接近开关使用说明

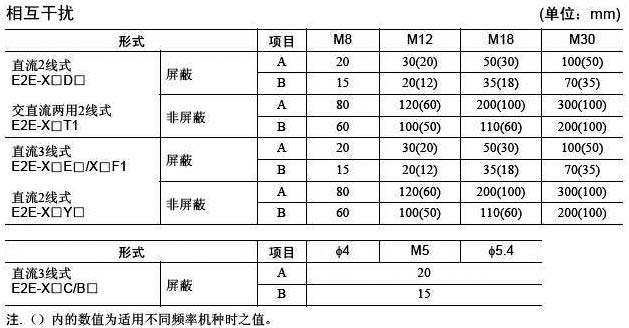

2、相互干扰
相向或并行配置时请适用下表中所示值。
直流3线式接插件系列E2E通用接近开关使用说明

关于大浪涌电流的负载(E2E-X□T□):
继电器灯、电机等浪涌电流较大的负载,若由于浪涌电流使负载短路回路工作的话,可能产生动作不良,请充分注意。

1.本产品不可以作为人体保护检测使用。
2.请勿使负载短路,以免造成破裂,烧坏。
3.当无负载而与电源直接相连,可造成内部单元破裂,烧坏,请接入负载配线。
4.请不要在超过额定的使用范围和环境下使用。

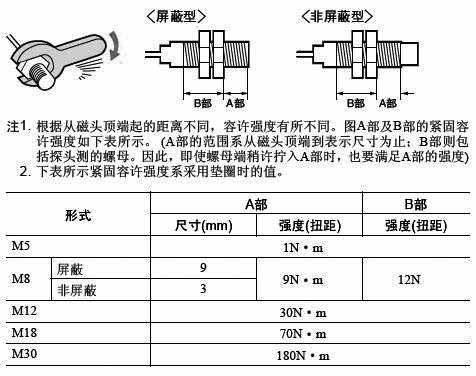

固紧强度:
使用固紧螺母时请勿用力过大。
适用固紧时务必使用止扣垫圈。
直流3线式接插件系列E2E通用接近开关安装方式

无螺丝扣圆柱型(E2E-CR8、-C1)的安装方法:
直流3线式接插件系列E2E通用接近开关安装方式

使用固定(定位)螺栓时,安装的紧固扭距应在<0.2N·m(E2E-C1紧固扭距<0.4N·m)

系统通用指标
保护回路	逆连接保护、浪涌吸收、负载短路保护
环境温度	动作时、保存时:各-40~+85℃ (不结冰、结露)
耐电压	AC 1000V 50/60Hz 1min 充电部与外壳间
振动(耐久)	10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
环境湿度	动作时、保存时:各35~95%RH
保护构造	导线引出型:IEC规格 IP67[JEM规格 IP67g(耐浸型、耐油型)];接插件型:IEC规格 IP67
显示灯	动作显示灯(红色)
输出形态	NPN NO
绝缘阻抗	50MΩ以上(DC500兆欧表)充电部与外壳间
连接方式	导线引出型(标准导线长 2m)、接插件型
开关容量	200mA以下
应差距离	检测距离的10%以下
设定距离	0~检测距离的80%
紧固螺母材质	黄铜镀镍
冲击(耐久)	M8:500m/s2 X、Y、Z各方向10次; 其它:1000m/s2 X、Y、Z各方向10次
温度的影响	温度范围-40~+85℃, +23℃时、±15%检测距离以内;温度范围-25~+70℃, +23℃时、±10%检测距离以内
检测物体	磁性金属(非磁性金属时检测距离减小)
检测面材质	PBT
电压的影响	额定电源电压范围±15%以内、额定电源电压值时、±1%检测距离以内
电源电压(使用电压范围)	DC12~24V 脉冲(p-p)10%以下(DC10~40V)
带齿垫圈材质	铁亚铅镀层
外壳材质	M8:不锈钢(SUS303);其它:黄铜
残留电压	2V以下(负载电流200mA、导线长2m时)
消耗电流	13mA以下
选型指南	接插件:M12;形态:非屏蔽,M8;检测距离:2mm

帝国疆域2013-02-22: 咨询内容：
接近开关和欧姆龙的PLC怎么接线？; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持：
直流二线型接近开关：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型接近开关：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。NPN是漏型，检测到物体时输出低电平信号。
PNP型接近开关：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。 PNP是源型，检测到物体时输出高电平信号。
祝您购物愉快！

忧伤奔跑2013-02-01: 咨询内容：
接近开关在布线及接线时应注意的问题？; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，接线时一般要注意以下几点：
1、电力线、动力线应尽量远离接近开关引线，无法避免时应将电金属管套在外部并接地，以防开关损坏或误动作;
2、严禁通电接线，并应按接线输出回路原理图接线;
3、最好不要用两个接近开关的输出线控制同一个继电器的同一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。
祝您购物愉快！

PRETGIR2010-04-14: 咨询内容：
我是江西的一个客户，我想用欧姆龙接近开关或光电开关测井盖丢失，请帮忙给出选型方案。; 客服1回复：
因为井内有水和灰尘，会对光电开关起干扰作用，因此推荐使用接近开关。
推荐选用：接近开关：带屏蔽；检测距离10mm；常开；晶体管输出： NPN: E2E-10E 现货
PNP: E2E-10F 现货。
如有需要，请拨打中华自动化客服热线400-6728859，我们客服人员会竭诚为您提供服务。

oplk2010-02-02: 咨询内容：
直流三线式是什么意思？它与二线式的有啥区别？; queen回复：
接近开关按供电方式可分为直流型和交流型，按输出型式又可分为直流两线制、直流三线制、直流四线制、交流两线制和交流三线制。二线制应用虽然广泛，但却有残余电压和漏电流大的缺点。

syan35722009-10-09: 咨询内容：
F/V变换是什么？; yu897回复：
频率/电压; qayh回复：
频率/电压变换器; yu9769回复：
频率/电压; 567y8回复：
频率/电压; 345y回复：
频率/电压; 567y8回复：
频率/电压; 567y8回复：
频率/电压

wsy97692009-09-26: 咨询内容：
检测距离是多少呢; 自动化客服回复：
E2E-X1R5E1-M3型直流3线式接插件E2E通用接近开关\
选型指南：接插件:M8;形态:屏蔽,M8;检测距离:1.5mm

E2E-X10E1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:屏蔽,M30;检测距离:10mm

E2E-X5E1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:屏蔽,M18;检测距离:5mm

E2E-X2ME1-M3型直流3线式接插件E2E通用接近开关
选型指南：接插件:M8;形态:非屏蔽,M8;检测距离:2mm

E2E-X5ME1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:非屏蔽,M12;检测距离:5mm

E2E-X1R5E1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:屏蔽,M8;检测距离:1.5mm

E2E-X10ME1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:非屏蔽,M18;检测距离:10mm

E2E-X2E1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:屏蔽,M12;检测距离:2mm

E2E-X18ME1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:非屏蔽,M30;检测距离:18mm

E2E-X2ME1-M1型直流3线式接插件E2E通用接近开关
选型指南：接插件:M12;形态:非屏蔽,M8;检测距离:2mm; 567y8回复：
:1.5mm; 345y回复：
1.5mm; 自动化客服回复：
感谢您的支持，也可点击商品列表，里面有详细的介绍。
