西门子 SIEMENS 6ED1 052-2FB00-0BA6型主机 LOGO! 230 RC(AC/DC)，DI 8/DO 4，继电器，无显示

产品型号：: 6ED1 052-2FB00-0BA6型主机

此产品已停产，推荐您替代型号：

6ED1 052-2FB00-0BA8经济型主机

价格：

货期：: 停产查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

更多属性

同系列更多商品

同系列常用商品

同系列全部商品

型号	主要参数	价格	货期	购买
6ED1 052-1FB00-0BA6型主机 LOGO! 230 RC(AC/DC)，DI 8/DO 4，继电器，带显示		价格波动	停产

型号	主要参数	价格	货期	购买
6ED1 052-1FB00-0BA6型主机	显示形式：有显示的型式(“LOGO! Pure”);	价格波动	停产

商品详情
规格参数
购买咨询
商品评价

型号：6ED1 052-2FB00-0BA6型主机

参数：

品牌：西门子

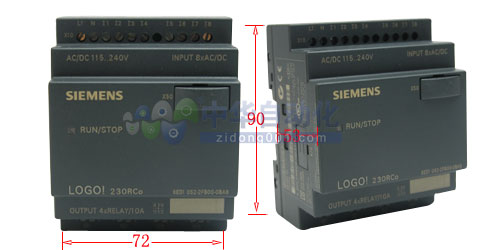

规格尺寸

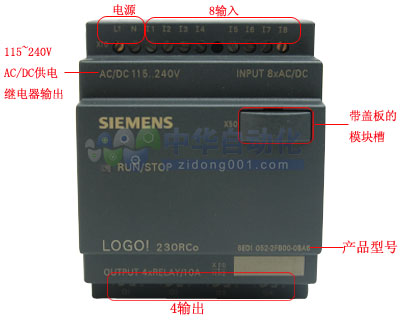

产品信息展示

●6ED1 052-2FB00-0BA6型主机

●115~240VAC/DC供电，继电器输出，不带显示

● 8入/4出

●无显示屏和操作盘，不可直接在产品上设定程序

●用于小型系统：中央空调系统、家庭百叶窗的打开和关闭、交通指示灯的时间设置等。
●自动化初学者最佳选择。

产品标签及配件说明

6ED1 052-2FB00-0BA6型主机：115~240VAC/DC供电，继电器输出，不带显示

使用注意事项

1、请您在连接或安装/拆除模块、电池卡、存储卡、电池器存储卡前必须断开电源。

2、为了产品主机和模块高速通讯，请您在安装时先安装数字量模块，再安装模拟量模块。另外；只有相同电压等级的主机和数字量模块才能连接，请您在使用时一定要注意主机和数字量模块是否电压一致。

3、电缆线长度、横截面积及紧固力矩要严格安装使用说明书的标准。

LOGO!主机选型指南

LOGO!主机型号释义

订购指南

1、中华自动化LOGO!主机、数字量模块、模拟量模块、配件均备有大量现货，您可以参照PLC专栏、首页专题、公告或活动来获取最优惠的信息。

2、LOGO!产品没有电源开关，115~240VAC/DC供电的产品可以直接接入220V交流电；12/24VDC供电，12/24（AC/DC）供电的LOGO!产品不能直接接入220V交流电，需要另配电源。

3、LOGO!最多支持24个数字量输入、8个模拟量输入、16个数字量输出和2个模拟量输出，请您选购产品时认真核算系统点数。

4、LOGO!主机按有无显示屏分为带显示和不带显示两种；
按供电电压分12/24VDC，12/24（AC/DC），115~240VAC/DC三种；
按输出形式分晶体管和继电器两种，具体哪一款产品对应什么供电电压、输出方式、有无显示，请您参考商品页下面的LOGO!主机选型指南表。

LOGO!主机所有产品大小都相同，和8入8出的数字量模块大小一样，是4入4出数字量模块和模拟量模块宽度的两倍。

5、LOGO!下载线有USB口和串口两种，一般USB口更常用。

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读


	中华自动化网上商城所有售出的品牌PLC商品均来自品牌厂家，均有原厂的封条，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不会出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有PLC类商品的会员售价都是明码实价，均含增值税，是真实的成交价格,因此中华自动化网上商城不支持商品议价。用户可以将我们的价格进行任何方式的比价然后确定购买意向。如果对价格仍然觉得难以接受，您只能另寻他径了。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。


	中华自动化网上商城所有商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-2天来进行补充库存，此时在3个工作日内就能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。标准是3kg和3kg以下的商品20元，超过3kg每公斤加收8元。全国（除新疆、西藏外）运费都按此标准执行。新疆、西藏客户在订单确认阶段，客服会根据实际运输方式给出具体运费。查看运费规则采用货到付款的订单运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。


	中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-2天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写抬头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标
开关频率	机械 10 Hz;电阻负载/灯负载 2 Hz;感性负载 0.5 Hz
输出继电器的保护(如需要)	最大16 A;特性B 16
额定数据的降低	无,在整个温度范围均不降低
短路保护cos0.5 到0.7	电源保护B16 600 A
短路保护cos1	电源保护B16 600 A
带常规补偿的日光灯管(25000次开关循环)	1×58 W(在230/240 V AC)
带镇流器的日光灯管(25000次开关循环)	10×58 W(在230/240 V AC)
白炽灯负载(25000次开关循环)	230/240 V AC,1000 W;115/120 V AC,500 W
连续电流I_th	每个继电器最大10A
数字量输入的控制	有
数字量输入点数	8
输入电流	信号0:< 0.03 mA;信号1:> 0.08 mA
功率损失	115 V AC,1.1…4.6 W;240 V AC,2.4…6.0 W;115 V DC,0.5…2.9 W;240 V DC,1.2…3.6 W
电压故障缓冲	115 V AC/DC,典型值 10ms;240 V AC/DC,典型值 20ms
日光灯管负载,没有补偿(25000次开关循环)	10×58 W(在230/240 V AC)
导线长度(没有屏蔽)	100m
延迟时间	0 到 1:典型值 50 ms;1 到 0:典型值 50 ms
功耗	115 V AC,10…40 mA; 240 V AC,10…25 mA;115 V DC,5…25 mA;240 V DC,5…15 mA
数字量输出的点数	4
(数字量输入)输入电压L1	信号0:< 40 V AC,> 79 V AC;信号1:< 30 V DC,> 79 V DC
(数字量输入)电气隔离	无
实时时钟精度	典型值为±2秒/天
实时时钟的后备时间,在25℃	典型值为80小时
允许的主频率	47…63Hz
(数字量输出)电气隔离	有
输出类型	继电器输出
允许范围	85…265 V AC;100…253 V DC
输出并联以增加工率	不允许
成组数	1
(电源)输入电压	115…240 V AC/DC

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

系列简介及说明

带显示的LOGO!230 RC
LOGO! 具有多种特别有用的属性：
集成的 LOGO! 功能可代替一定数量的辅助开关设备。
节省接线和安装工作（因为接线可在 LOGO! 内部完成）。
在控制柜/配电箱内要求减少元件所需空间的应用，甚至可较小的控制柜/配电箱就可提供足够的空间。
以后如增加或改变功能，不需要安装附加的开关设备或接线。
为家庭或建筑物安装新的、增加的功能，例如：
居室安全系统：编程 LOGO! 使用户在度假时居室灯有规律地接通和断开，或百叶窗打开、关闭。
中央加热系统：编程 LOGO! 使得仅在确实需用水或加热时才运行循环泵。
冷却系统：编程 LOGO! 使冷却系统有规律地自动解冻以节能。
水池和阳台定时自动接通照明。
最后但非最不重要的，您可以：使用市场上能提供的按钮和开关，这样易于安装一个家用系统。
LOGO! 内装有电源，能直接连接到室内电源插座。

不带显示的LOGO!230RCo
LOGO! 无显示型有以下显而易见的优点：
没有操作元件，因而性能/价格比更高。
较通常的硬件要求，更小的机柜空间。
和独立的电子开关设备相比较，具有高度的灵活性和明显的价格优势。
甚至能代替只需2～3个传统开关设备的应用。
使用非常之方便。
具有存取保护性能。
与带显示的LOGO! 型号相兼容。
可通过LOGO! 轻松软件读取其数据。

注意事项

  在您已完成安装后,必须复盖住接线端子。为了充分保护人身安全,不允许接触LOGO!的带电部分,应遵守当地的有关标准。
  一个电源故障,例如,有可能导致在特殊功能块上产生一个附加的边缘触发信号。最近一次不可中断循环的数据存储在LOGO! 中。
  LOGO!是双重隔离的开关装置,故不需要连接一个接地导体。

  AC电源的线路保护
  为了抑制在电源线上的电压峰值,您可以安装一个金属氧化物压敏电阻(MOV)。要确保在压敏电阻的运行电压至少比LOGO! 的额定电压还要高20%(例如,S10K275 压敏电阻)。

安装方式

DIN 导轨安装
如何将一个LOGO! 基本型和一个数字量模块安装在DIN导轨上:
LOGO! 基本型:
1.将LOGO! 基本型模块扣在导轨上。
2.然后推压模块的下端以搭锁在导轨上,在后部的安装锁口必须扣紧。
LOGO!230 RC/LOGO!230RCo安装方式

LOGO! 数字量模块
3.在LOGO! 基本型/LOGO! 扩展模块的右侧,拆除连接器的盖板。
4.将数字量模块置于LOGO! 基本型的右侧,并扣锁在导轨上。
5.向左滑动数字量模块直到接触LOGO! 基本型。
6.使用一个螺丝刀,如图所示将锁扣向左推动一直到其终点位置,滑动锁扣将数字量模
块锁紧在LOGO! 基本型上。
LOGO!230 RC/LOGO!230RCo安装方式

重复第3 到第6 步以安装其它的扩展模块。

墙面安装
对于安装在墙面上,首先应将在模块后部的滑臂向下向外拉出。通过这二个安装用滑臂以及二个螺钉您可以将LOGO! 安装在墙上(螺钉的紧固力矩为0.8 到1.2N/m)。
LOGO!230 RC/LOGO!230RCo安装方式

用于墙面安装的钻孔样板
LOGO!230 RC/LOGO!230RCo安装方式

接线方式

  LOGO! 的接线
  LOGO! 接线使用头部为 3mm 宽的螺丝刀。不需要用于连接端子的线箍。所允许的导线截面为:
• 1 x 2.5 mm2
• 2 x 1.5 mm2,用于每个辅助的端子盒
紧固力矩:0.4…0.5N/m或3…4 lbs/in

  230V型的LOGO!适合运行于额定电压为115V AC/DC和240V AC/DC的场合。24V和12V型LOGO! 可运行于24 V DC,24 V AC或12 DC电源。关于允许的电压容差范围,电网频率和功率消耗,请参阅随装置提供的产品信息文件中的安装指示和附录A中的技术数据。
  CM EIB/KNX设计为用于LOGO!控制器的从站模块,必须由一个12/24V AC/DC的主电源进行供电。
  AS-i 接口总线需要一个专门的AS-i 接口电源(30V DC),使得在编码器应用时,能在一根导线上同时传送数据和电源。

  连接LOGO!
  将LOGO! 连接到电源
LOGO!230 RC/LOGO!230RCo接线方式
