系统通用指标 |
功耗 |
115 V AC,10 … 30 mA; 240 V AC,10 … 20 mA;115 V DC,5…15 mA;240 V DC,5…10 mA |
功率损失 |
115 V AC,1.1…3.5 W;240 V AC,2.4…4.8 W;115 V DC,0.5…1.8 W;240 V DC,1.2…2.4 W |
(数字量输入)输入电压L1 |
信号0:< 40 V AC,信号1:> 79 V AC;信号0:<30 V DC,信号1:>79 V DC |
数字量输入点数 |
4 |
输入电流 |
信号0:< 0.03 mA,信号1:> 0.08 mA |
(数字量输入)电气隔离 |
无 |
延迟时间 |
0 到 1:典型值 50 ms;1 到 0:典型值 50 ms |
导线长度(没有屏蔽) |
100m |
(电源)输入电压 |
115…240 V AC/DC |
数字量输出的点数 |
4 |
输出类型 |
继电器输出 |
允许的主频率 |
47…63Hz |
允许范围 |
85…265 V AC;100…253 V DC |
输出继电器的保护(如需要) |
最大16 A;特性B 16 |
(数字量输出)电气隔离 |
有 |
输出并联以增加工率 |
不允许 |
成组数 |
1 |
额定数据的降低 |
无,在整个温度范围均不降低 |
短路保护cos0.5 到0.7 |
电源保护B16 600 A |
短路保护cos1 |
电源保护B16 600 A |
数字量输入的控制 |
有 |
日光灯管负载,没有补偿(25000次开关循环) |
10×58 W(在230/240 V AC) |
带常规补偿的日光灯管(25000次开关循环) |
1×58 W(在230/240 V AC) |
带镇流器的日光灯管(25000次开关循环) |
10×58 W(在230/240 V AC) |
电压故障缓冲 |
115 V AC/DC,典型值 10ms;240 V AC/DC,典型值 20ms |
连续电流Ith |
每个继电器最大5A |
开关频率 |
机械 10 Hz;电阻负载/灯负载 2 Hz;感性负载 0.5 Hz |
白炽灯负载(25000次开关循环) |
230/240 V AC,1000 W;115/120 V AC,500 W |
购买必读
- 特价商品:
- 所有特价商品,不能使用自动化购物券
- 售后服务:
- 本产品全国联保,享受三包服务,质保期为:1年质保。
如因质量问题或故障,凭厂商维修中心或特约维修点的质量检测证明,享受7日内退货,15日内换货,15日以上在质保期内享受免费保修等三包服务。
系列简介及说明

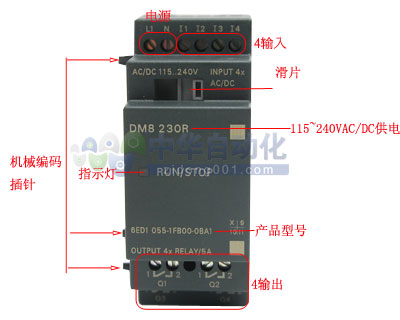

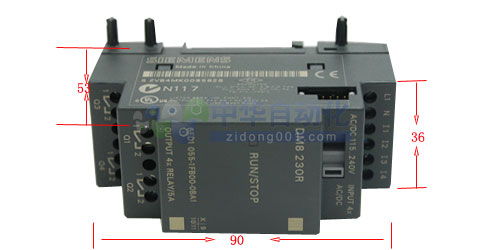

LOGO! DM8 230R
注意事项
在您已完成安装后,必须复盖住接线端子。为了充分保护人身安全,不允许接触LOGO!的带电部分,应遵守当地的有关标准。
一个电源故障,例如,有可能导致在特殊功能块上产生一个附加的边缘触发信号。最近一次不可中断循环的数据存储在LOGO! 中。
LOGO!是双重隔离的开关装置,故不需要连接一个接地导体。

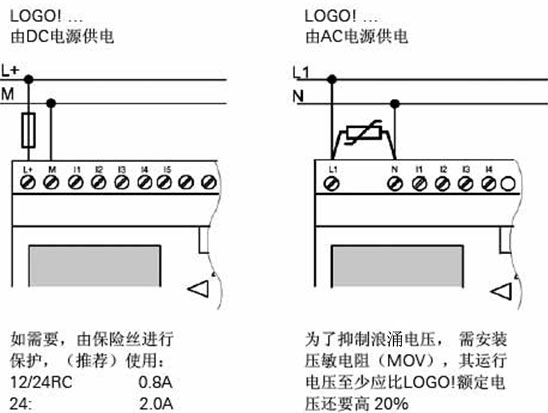

AC电源的线路保护
为了抑制在电源线上的电压峰值,您可以安装一个金属氧化物压敏电阻(MOV)。要确保在压敏电阻的运行电压至少比LOGO! 的额定电压还要高20%(例如,S10K275 压敏电阻)。
安装方式
DIN 导轨安装
如何将一个LOGO! 基本型和一个数字量模块安装在DIN导轨上:
LOGO! 基本型:
1.将LOGO! 基本型模块扣在导轨上。
2.然后推压模块的下端以搭锁在导轨上,在后部的安装锁口必须扣紧。
LOGO! 数字量模块
3.在LOGO! 基本型/LOGO! 扩展模块的右侧,拆除连接器的盖板。
4.将数字量模块置于LOGO! 基本型的右侧,并扣锁在导轨上。
5.向左滑动数字量模块直到接触LOGO! 基本型。
6.使用一个螺丝刀,如图所示将锁扣向左推动一直到其终点位置,滑动锁扣将数字量模
块锁紧在LOGO! 基本型上。
重复第3 到第6 步以安装其它的扩展模块。
墙面安装
对于安装在墙面上,首先应将在模块后部的滑臂向下向外拉出。通过这二个安装用滑臂以及二个螺钉您可以将LOGO! 安装在墙上(螺钉的紧固力矩为0.8 到1.2N/m)。
用于墙面安装的钻孔样板
接线方式
LOGO! 的接线
LOGO! 接线使用头部为 3mm 宽的螺丝刀。不需要用于连接端子的线箍。所允许的导线截面为:
• 1 x 2.5 mm2
• 2 x 1.5 mm2,用于每个辅助的端子盒
紧固力矩:0.4…0.5N/m或3…4 lbs/in
230V型的LOGO!适合运行于额定电压为115V AC/DC和240V AC/DC的场合。24V和12V型LOGO! 可运行于24 V DC,24 V AC或12 DC电源。关于允许的电压容差范围,电网频率和功率消耗,请参阅随装置提供的产品信息文件中的安装指示和附录A中的技术数据。
CM EIB/KNX设计为用于LOGO!控制器的从站模块,必须由一个12/24V AC/DC的主电源进行供电。
AS-i 接口总线需要一个专门的AS-i 接口电源(30V DC),使得在编码器应用时,能在一根导线上同时传送数据和电源。
连接LOGO!
将LOGO! 连接到电源
