| 系统通用指标 |
| (数字量输入)输入电压L+ |
信号0:< 5 V DC;信号1:> 8 V DC |
| IO点数 |
X≤40 |
| 最大输入电压 |
28.8 V DC |
| 延迟时间 |
0 到1:典型值,1.5 ms <1.0 ms(I5,I6);1 到0:典型值,1.5 ms <1.0 ms(I5,I6) |
| 白炽灯负载(25000 次开并循环) |
1000 W |
| 允许范围 |
10.8 … 28.8 V DC |
| 模拟量输入的点数 |
4路（0-10V） |
| 范围 |
0…10 V DC 输入阻抗 76 kΩ |
| 输出类型 |
继电器输出 |
| 数字量输出的点数 |
4 |
| (数字量输入)电气隔离 |
无 |
| 导线长度(屏蔽双交线) |
10 m |
| 输入电流 |
信号0:<1.0 mA(I1…I6),<0.05 mA(I7,I8);信号1:>1.5 mA(I1…I6),>0.1 mA(I7,I8) |
| 导线长度(没有屏蔽) |
100 m |
| 无补偿的日光灯管(25000 次开关循环) |
10×58 W |
| 电压故障缓冲 |
12 V DC 典型值 2 ms;24 V DC 典型值 5 ms |
| (数字量输出)电气隔离 |
有 |
| 数字量输入的控制 |
有 |
| 输出继电器的保护(如需要) |
最大16A,特性B16 |
| 短路保护cos 0.5 到0.7 |
电源保护 B16 900A |
| 实时时钟的精度 |
典型值±2 秒/天 |
| 开关频率 |
机械 10 Hz,电阻负载/灯负载 2 Hz,感性负载 0.5 Hz |
| (电源)电气隔离 |
无 |
| 输出并联以增加功率 |
不允许 |
| 短路保护cos1 |
电源保护 B16 600A |
| 实时时钟的后备,在25℃ |
典型值80 小时 |
| 额定数据的降低 |
整个温度范围不降低额定数据 |
| 功率损失 |
12 V DC 0.3 ... 1.7 W;24 V DC 0.4 ... 1.8 W |
| 带镇流器的日光灯管(25000 次开关循环) |
10×58 W |
| 反极性保护 |
有 |
| 连续电流Ith(每个端子) |
最大10A,每个继电器 |
| (电源)输入电压 |
12/24 V DC |
| 带常规补偿的日光灯管(25000 次开关循环) |
1×58 W |
| 功耗 |
12 V DC 30 … 140 mA;24 V DC 20 … 75 mA |
| 数字量输入的点数 |
8 |
| 成组数 |
1 |
| 用于生成模拟量值的循环时间 |
300 ms |
购买必读
- 特价商品：
- 所有特价商品，不能使用自动化购物券
- 售后服务：
- 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。
系列简介及说明
带显示的LOGO! 12/24RC
LOGO! 具有多种特别有用的属性：
集成的 LOGO! 功能可代替一定数量的辅助开关设备。
节省接线和安装工作（因为接线可在 LOGO! 内部完成）。
在控制柜/配电箱内要求减少元件所需空间的应用，甚至可较小的控制柜/配电箱就可
提供足够的空间。
以后如增加或改变功能，不需要安装附加的开关设备或接线。
为家庭或建筑物安装新的、增加的功能，例如：
居室安全系统：编程 LOGO! 使用户在度假时居室灯有规律地接通和断开，或百叶窗打开、关闭。
中央加热系统：编程 LOGO! 使得仅在确实需用水或加热时才运行循环泵。
冷却系统：编程 LOGO! 使冷却系统有规律地自动解冻以节能。
水池和阳台定时自动接通照明。
最后但非最不重要的，您可以：使用市场上能提供的按钮和开关，这样易于安装一个家用系统。
LOGO! 内装有电源，能直接连接到室内电源插座。

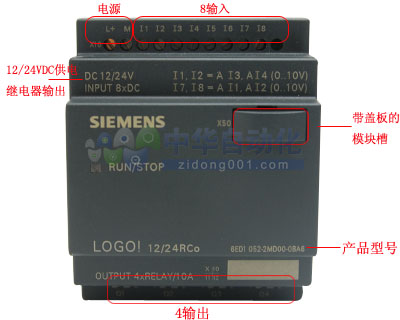

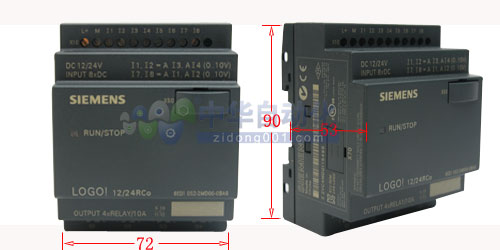

不带显示的LOGO! 12/24RCo
LOGO! 无显示型有以下显而易见的优点：
没有操作元件，因而性能/价格比更高。
较通常的硬件要求，更小的机柜空间。
和独立的电子开关设备相比较，具有高度的灵活性和明显的价格优势。
甚至能代替只需2～3个传统开关设备的应用。
使用非常之方便。
具有存取保护性能。
与带显示的LOGO! 型号相兼容。
可通过LOGO! 轻松软件读取其数据。
注意事项
在您已完成安装后,必须复盖住接线端子。为了充分保护人身安全,不允许接触LOGO!的带电部分,应遵守当地的有关标准。
一个电源故障,例如,有可能导致在特殊功能块上产生一个附加的边缘触发信号。最近一次不可中断循环的数据存储在LOGO! 中。
LOGO!是双重隔离的开关装置,故不需要连接一个接地导体。
AC电源的线路保护
为了抑制在电源线上的电压峰值,您可以安装一个金属氧化物压敏电阻(MOV)。要确保在压敏电阻的运行电压至少比LOGO! 的额定电压还要高20%(例如,S10K275 压敏电阻)。
安装方式
DIN 导轨安装
如何将一个LOGO! 基本型和一个数字量模块安装在DIN导轨上:
LOGO! 基本型:
1.将LOGO! 基本型模块扣在导轨上。
2.然后推压模块的下端以搭锁在导轨上,在后部的安装锁口必须扣紧。
LOGO! 数字量模块
3.在LOGO! 基本型/LOGO! 扩展模块的右侧,拆除连接器的盖板。
4.将数字量模块置于LOGO! 基本型的右侧,并扣锁在导轨上。
5.向左滑动数字量模块直到接触LOGO! 基本型。
6.使用一个螺丝刀,如图所示将锁扣向左推动一直到其终点位置,滑动锁扣将数字量模
块锁紧在LOGO! 基本型上。
重复第3 到第6 步以安装其它的扩展模块。
墙面安装
对于安装在墙面上,首先应将在模块后部的滑臂向下向外拉出。通过这二个安装用滑臂以及二个螺钉您可以将LOGO! 安装在墙上(螺钉的紧固力矩为0.8 到1.2N/m)。
用于墙面安装的钻孔样板
接线方式
LOGO! 的接线
LOGO! 接线使用头部为 3mm 宽的螺丝刀。不需要用于连接端子的线箍。所允许的导线截面为:
• 1 x 2.5 mm2
• 2 x 1.5 mm2,用于每个辅助的端子盒
紧固力矩:0.4…0.5N/m或3…4 lbs/in
230V型的LOGO!适合运行于额定电压为115V AC/DC和240V AC/DC的场合。24V和12V型LOGO! 可运行于24 V DC,24 V AC或12 DC电源。关于允许的电压容差范围,电网频率和功率消耗,请参阅随装置提供的产品信息文件中的安装指示和附录A中的技术数据。
CM EIB/KNX设计为用于LOGO!控制器的从站模块,必须由一个12/24V AC/DC的主电源进行供电。
AS-i 接口总线需要一个专门的AS-i 接口电源(30V DC),使得在编码器应用时,能在一根导线上同时传送数据和电源。
连接LOGO!
将LOGO! 连接到电源
