JWB一体化温度变送器是一种接触式测量温度的现场用仪表,通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度(使用范围 -200℃ ~ 1600℃)。
  JWB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块,与传感器连接形成一体化,输出标准4~20mA DC(两线制)。
  本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容,同时参照并符合IEC相关文件标准,并参考国外同类产品的优点进行优化设计,使整个产品更加可靠、精确,非常适合各种环境现场的温度测量。
  为了使产品能够更适合各行业的温度测量需要,我们一直在努力!

1. 传感器能够插入到待测量的温场中心位置。
   2.高温测量一般垂直安装,如侧装会使保护管变形损坏,设备需加装保护支架。
   3.有搅拌扰动场合的测量,一般要有加强管,传感器从加强管内插入到测量部位;如要求响应时间快一些,传感器部位(即传感器保护管端部)可以露出少许。
   4.流速场合的测量(如管道),不但要考虑流体的冲击力,还要考虑流体产生的涡流振动破坏。要求保护管不但要有一定的结构强度,安装方法也很重要,如顺着流向斜式安装,或在管道拐弯直角处迎流向插入安装。

   基本结构

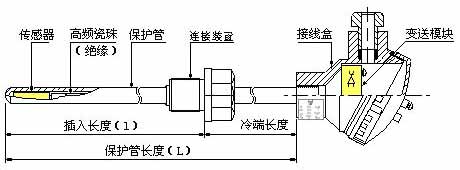

2. 1.基本结构:传感器 + (连接装置+接线盒+保护管)+ 变送模块
   2.长度表示方式:L=保护管总长×插入长度  (单位:mm ,密封面以下为插入长度)。
   3.冷端长度的用途与确定
     a变送模块的工作温度为-20 ~ 75℃,通过冷端长度使温场到接线盒之间的传导和辐射温度降低,保护了变送模块的电路。
     b.如果采用热电偶传感器就必须要有冷端长度。
     c.保护接线端子和线缆。
     d.冷端长度标准为150mm ,看测量环境对冷端的温度影响情况可以适当改变,例如低于125℃的温度测量,冷端长度可以为50mm或无冷端,高温的温度测量,冷端长度必须适当加长。

3.


1.根据JJG国家计量标准,温度传感器3~6个月检验计量一次。使用一年须更换。

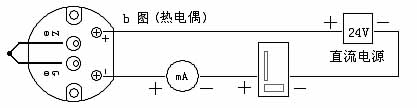

2.变送模块6~12月检验标定一次。(模块上的电位器Z[W1]调4mA,G[W2]调20mA)
3.根据工作环境认真选择产品的结构型号,因其对使用的安全和产品寿命极其相关。
4.根据使用方的设计而生产的产品,由于设计缺陷造成的质量问题与生产方无关。

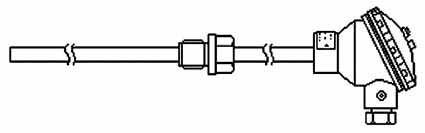

形状为直杆,用螺纹安装方式

接线盒类型及尺寸

防水接线盒标准型
