欧姆龙 OMRON S3D2-CCD型传感器控制器
选型参数：DC24V;晶体管输入;有计时功能;2输入1输出多功能型其他功能：信号输入转换功能输入响应时间：0.1ms 控制输出：NPN开路集电极输出 DC30V 100mA (NO.NC),ON时剩余电压:1.5V以下,OFF时漏电流:0.1mA以下消耗电力：2.5VA以下(但传感器用电源除外) 耐电压：AC1,500V以上电源端子整体与非充电金属部间抗干扰：操作用电源:480Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲;输入输出:1,000Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲输入最小脉冲幅：0.5ms以下输出响应时间：0.5ms以下传感器用电源：DC24V(由电源电压供给) 电源电压：DC24V±10%

产品型号：: S3D2-CCD型传感器控制器

市场价：: ￥1824.0编号：AO01A2400020001

会员价：: ￥975.0(5.3453946折)

成为VIP可享受更多优惠什么是VIP？

货期：: 1周查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

选型参数：

其他功能：信号输入转换功能
输入响应时间：0.1ms
控制输出：NPN开路集电极输出 DC30V 100mA (NO.NC),ON时剩余电压:1.5V以下,OFF时漏电流:0.1mA以下
消耗电力：2.5VA以下(但传感器用电源除外)
耐电压：AC1,500V以上电源端子整体与非充电金属部间
抗干扰：操作用电源:480Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲;输入输出:1,000Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲
输入最小脉冲幅：0.5ms以下
输出响应时间：0.5ms以下
传感器用电源：DC24V(由电源电压供给)
电源电压：DC24V±10%

更多选型

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

商品详情
规格参数
购买咨询
商品评价

型号：S3D2-CCD型传感器控制器

参数：选型参数：DC24V;晶体管输入;有计时功能;2输入1输出多功能型其他功能：信号输入转换功能输入响应时间：0.1ms 控制输出：NPN开路集电极输出 DC30V 100mA (NO.NC),ON时剩余电压:1.5V以下,OFF时漏电流:0.1mA以下消耗电力：2.5VA以下(但传感器用电源除外) 耐电压：AC1,500V以上电源端子整体与非充电金属部间抗干扰：操作用电源:480Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲;输入输出:1,000Vp-p以上、脉冲幅100ns、1μs、上升1ns脉冲输入最小脉冲幅：0.5ms以下输出响应时间：0.5ms以下传感器用电源：DC24V(由电源电压供给) 电源电压：DC24V±10%

品牌：欧姆龙

型号描述

1.关于紧固扭矩:
端子台螺钉请使用附带的M3.5螺钉,紧固扭矩为0.59N·m以下。
本体直接安装时,请使用M4螺钉,紧固扭矩为0.78N·m以下。
2.关于贴紧安装:
·S3D2数个并列安装时,请确保间隔10mm以上。

注:在10mm宽的间隔中请使用PFP-M端板。
·不得不进行贴紧安装时,请参考下图的负载减轻曲线。

·S3D2的输入线和输出线以及动力线必须要分开配置,因为干扰会引起误动作。

·动力线(电动驱动等大型电流通过的线)的连接一定要离开S3D2200mm以上。

外形尺寸:

接线方式

连接方法:

系列简介及说明

0.1ms的高速输入响应。内置计时功能。
• 0.1ms的高速输入响应。
• 最适合作为2输入的控制器。
• 备有便于限位控制的触发器功能型(S3D2-BK)、电源24V型(S3D2-AKD/CKD/CCD)、以及便于负载控制、亮灯显示等2输入2输出型(S3D2-DK/EK)。
• 传感器用电源为充裕的200mA。
• 宽30mm的超薄型机壳。
• 备有配置计时功能的多功能型。

使用说明

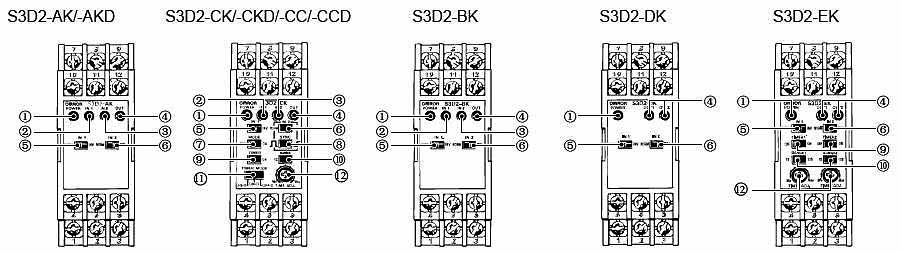

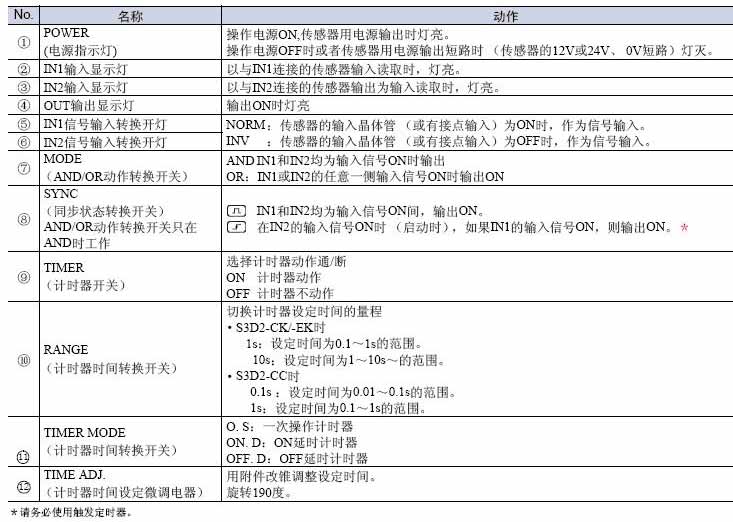

各部的名称:

注意事项

1.本产品不可以作为人体保护检测使用。
2.电源要正确连接到电源端子上,请在AC100~240V±10%的范围内使用。
3.请不要在超过额定的使用范围和环境下使用。

安装方式

1.关于紧固扭矩:
端子台螺钉请使用附带的M3.5螺钉,紧固扭矩为0.59N·m以下。
本体直接安装时,请使用M4螺钉,紧固扭矩为0.78N·m以下。
2.关于贴紧安装:
·S3D2数个并列安装时,请确保间隔10mm以上。
S3D2系列传感器控制器安装方式

注:在10mm宽的间隔中请使用PFP-M端板。
·不得不进行贴紧安装时,请参考下图的负载减轻曲线。
S3D2系列传感器控制器安装方式

·S3D2的输入线和输出线以及动力线必须要分开配置,因为干扰会引起误动作。
S3D2系列传感器控制器安装方式

·动力线(电动驱动等大型电流通过的线)的连接一定要离开S3D2200mm以上。
S3D2系列传感器控制器安装方式

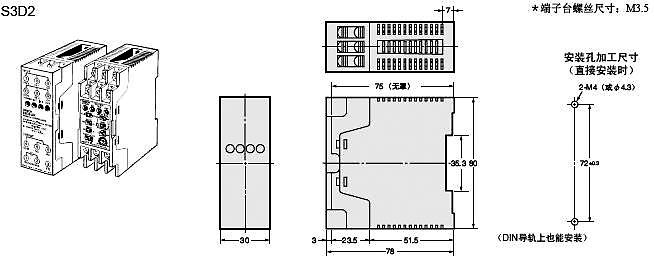

外形尺寸:

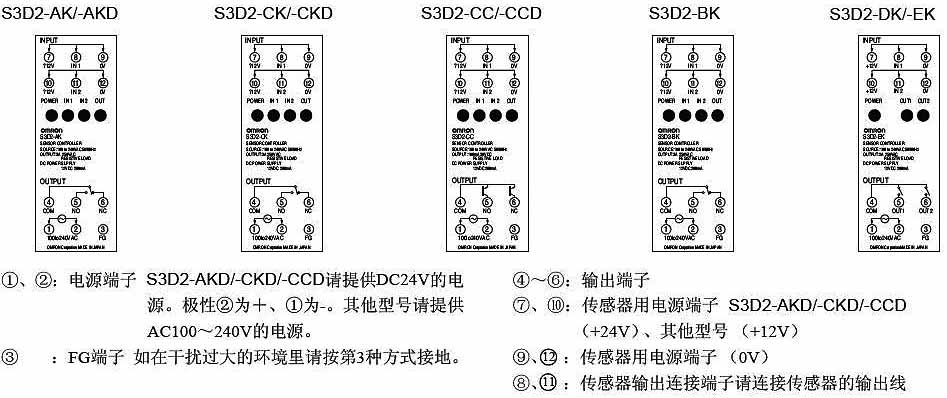

接线方式

连接方法:

系统通用指标
短路电流	11mA TYP(18mA max.)
周围湿度	动作时、保存时:各35~85%RH
瞬时停电保证时间	20ms以下
最大施加电压	30V
周围温度	动作时:-10~+55℃、保存时-25~+65℃ (不结冰)
振动(耐久)	10~55Hz 双振幅0.75mm X、Y、Z各方向 2h
连接传感器	NPN晶体管输出(吸收电流可流过18mA以上)或有接点输出
重量	约140g

购买咨询

shawu2008-07-31: 咨询内容：
该传感器控制器在有电源输入的情况下电源指示灯不亮了，也没有12v输出。请问是控制器坏了，还是控制器上设置不正确？; admin回复：
请问您传感器控制器前面连的是什么设备？是欧姆龙的产品吗？如果是，请告知型号，如果不是，请告知输出形式。还有请问您供电电压给予多少？您给的电源信号是多少v的？您指得没有DC12V输出，是指传感器用电源DC12V没有，还是指传感器控制器没有DC12V输出？; syan3572回复：
学习了，谢谢

zhangguofu2008-07-31: 咨询内容：
最近我有一台s3d8-ckf的PLC但不怎样和电通信通信。请指点！谢谢！; syan3572回复：
对电脑操控软件有要求么？; syan3572回复：
对电脑操控软件有要求么？; 可可回复：
你是要和电脑进行通讯吗？很抱歉，这是一块很早的机型，此款PLC不支持和电脑通讯。监控和编程可以通过控制板S3D-P。

HAMZ2008-07-31: 咨询内容：
刚才的好象没有接线说明啊，另外上面说的是不是2输入1输出，2输入是什么样的输入？1输出又是什么输出？AND、OR以及TIME是什么意思？; admin回复：
2输入为NPN输入，1输出是继电器输出。and or是指对输入取and或or。TIMEr指：可延时ON或延时OFF。

wangxiaoli2008-07-31: 咨询内容：
S3D SENSOR CONTROLLER 控制器有说明书吗？有编程器吗？; admin回复：
没有编程器，只是一个简单的AND和OR的逻辑，控制输出取决于
1、E3S的遮光ON还是入光ON。
2、S3D2的Mode开关在AND或者OR的模式。
3、微动开关的ON/OFF状态。

XY20082008-07-21: 咨询内容：
我想请问S3D2是不是只是控制器啊？; sensor回复：
S3D2是传感控制器，0.1ms的高速输入响应，内置计时功能等，详见系列说明。; 988u回复：
S3D2是传感控制器，0.1ms的高速输入响应，内置计时功能等，详见系列说明。

llyx2008-07-18: 咨询内容：
请问S3D2-AK和S3D2-EK可以替代S3S-C10吗？是不是只有S3D2-BK才能替代？; sensor回复：
能完全替代S3S-C10的型号是S3D2-CK。 S3D2-AK和S3D2-EK没有计时功能,S3D2-EK是二输入二输出，有计时功能，但没有ON延时功能。
