通过使用光学原理，实现了动作位置1mm以内的重复精度。
采用无接点机构，提高了动作可靠性。
测定部位使用了耐磨损性佳的陶瓷。
PNP和NPN2种输出形态系列化。
和有接点方式相比，由于没有机械的接点磨耗和损伤，因此输出变动少。
和本公司前代产品相比，重量减少40%，操作部位的宽度减少15%，实现了紧凑化。

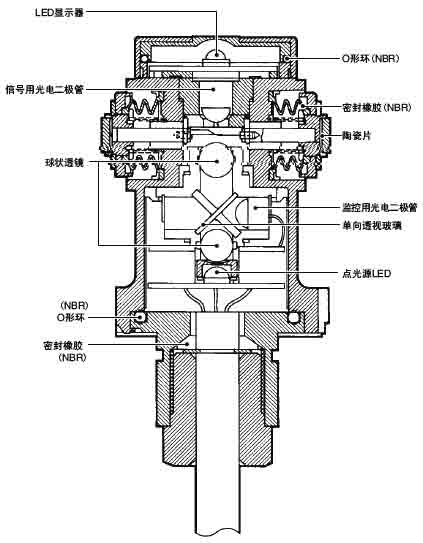

结构·各部位名称

安全要点
请勿向导线施加过大的负重（max. 29.42N） ，否则导线可能断裂。
另外，需要反复弯曲时弯曲半径应保持在R20以上。

使用注意事项
关于连接
有输出残留电压（2V以下）
请注意负载的设定和电源电压的设定。
回路OFF时，因漏电流（0.15mA以下）使负载中有残留电压。
使用前请确认负载的复位电压。

关于使用
产品因掉落、冲击等受到外力时，会发生动作、精度不良。

关于干扰
电源线有干扰时，根据其大小对精度会有一定影响。
请参见下表，干扰等级较高时，可以使用抗干扰滤波器等采取相应对策。

另外，请在波动10%以下使用。

关于操作
请勿对柱塞的2处以上同时进行按压。否则可能损坏开关。
（例） 2方向动作

注意事项
〈点光源LED断开时〉
本开关没有使用接点，因此不会因接触不良产生问题，但可能由于干扰、或其他因素使点光源断开，可能出现以下结果：
D5F-2B□0型：输出晶体管OFF
D5F-3C□0型：输出晶体管ON
使用时应考虑这点，为了即使开关输出出现不良，也不会导致设备破损以及开关按压过渡等情况，请设置固定块构造。

〈关于接合剂〉
粘合陶瓷片时，使用环氧树脂。根据切削油、温度溶剂等影响粘合强度有所不同，可能会发生脱落。这里记载的切削油以及溶剂虽没有脱落，使用前请务必确认环境。

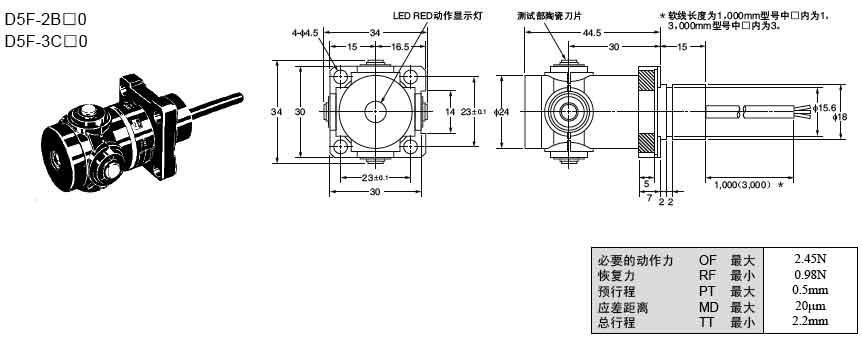

外形尺寸/动作特性(单位 ：mm)

注. 上述各机种的外形尺寸图中，未注公差为±0.4mm 。
