通过一次操作·示教
可简单的地调节灵敏度。
通过LED分极显示可使操作余量一目了然
检测铝、铜等非磁性金属。
增加了小型扁平型传感头。
8个LED显示，余量的确认一目了然。
增加了耐化学品的特氟龙型传感头（E2CY-C2AF）。

本产品不可以作为人体保护检测使用。

使用注意事项
请不要在超过额定的使用范围和环境下使用。
设计时

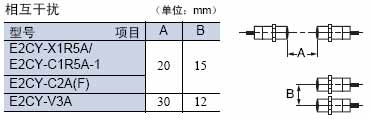

相互干扰
对置或并列配置时、请使用大于下表所示的值。

高频电场的影响
如果靠近高频发生装置、无线电收发通信机等使用、则会发生误动作。

安装时
不能用过大的力紧固E2CY-□型的螺。紧固时必须要使用防松（带齿）垫片。

无圆柱螺钉或的安装方法
使用固定螺钉时、固定转矩为0.2N·m以下。

调整时
接通电源时的动作
接通电源后， E2CY可检测的时间为50ms以下。
需分别接通负载与E2CY的电源时、必须先接通E2CY的电源。

示教
必须要使传感器部置于使用状态后、再进行灵敏度调节。

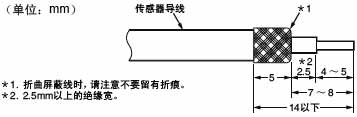

传感器导线端的加工
切断延长导线时、传感器E2CY-□型的导线端要如下图所示那样加工后才能安装。

自诊断功能
自诊断输出（alarm）为下列①～④的任意一点时、输出晶体管为ON。
①传感器断线时：传感器短路后约105ms后。
②传感器短路时：传感器短路后约105ms后。
③控制输出短路时：控制输出（负载）两端短路，且大量电流流过时。
④内部储存单元异常时：在RUN方式或TEACH方式下接通电源时，内部储存单元不能存储正确的示教状态时。

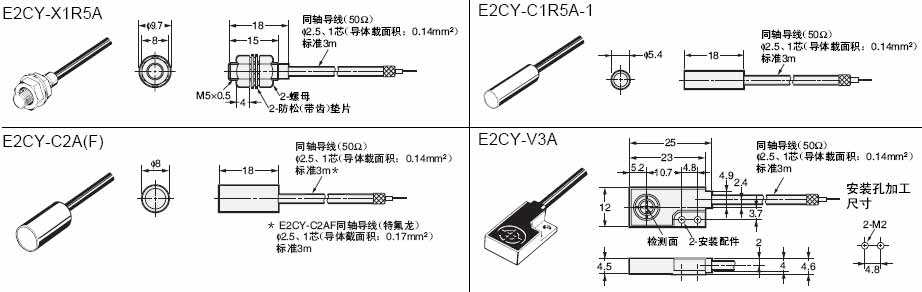

外形尺寸 （单位：mm）
