Allen-Bradley公司的PowerFlex4和40交流变频器是PowerFlex变频器家族尺寸最小并且效率最高的成员，它设计紧凑、节省空间，给用户提供了强大的电机速度控制功能。PowerFlex4和PowerFlex40的功率额定值从0.2到11kW(0.25到15HP)，电压等级为120，240，480和600V，这样的设计满足了全球OEM和最终用户对灵活性、节省空间和使用方便的要求。它们同样可以作为机械工具、风机、水泵、传送机和材料处理系统中速度控制的廉价替代品。

装配和安装
对A和B型框架变频器进行安装时，既可以使用DIN导轨安装特性，将变频器卡在槽内，也可以使用屏板安装方式，增加了灵活性。
法兰式安装，有效的减少了变频器整个机壳的尺寸。
Zero StackingTM允许环境温度为40℃，这样可以节省宝贵的面板空间。环境温度为50℃时，允许变频器间保留最小的空间。
230V单相变频器内置EMC滤波器，它能满足EN55011，等级A和B EMC标准的要求。外部滤波器可以使所有的PowerFlex4和40变频器满足标准对于等级A和等级B使用环境的要求。
可选的IP30(NEMAl)导轨盒可用于标准的IP20(NEMA开放型)产品，并提供了更高的环境特性。

起动，编程和操作
集成操作键盘提供本地电位计和控制键。
10个最通用的应用参数包括在基本编程组中，使编程快速简洁。
编程键与所有其它的PowerFlex变频器具有相同的功能，如果用户学会编辑一种型号的PowerFlex变频器，那么就可以编辑全系列的PowerFlex变频器。
四位LED数字显示和十个指示灯配合使用，提供了变频器状态和信息的直观显示。
集成的RS-485通讯可用于PC机编程。它同样可用于多分支网络组态中。串行转换模块可以通过DF1端口与任何控制器连接。
NEMA 4x型远程和NEMA 1型手持LCD操作面板提供了额外的编程能力和控制灵活性，并均带有参数拷贝功能。

优化性能
可拆卸的MOV接地用于不接地供电系统中时，提供了简便的操作。
继电器预充电限制了浪涌电流。
集成制动单元内置变频器(无制动功能的型号除外)，它提供了简单低成本制动电阻的动态制动能力。
DIP开关使控制接线灵活，可设置24V直流为灌电流或拉电流控制。
150%过载可持续60s和200%过载可持续3s，它提供了强大的过载保护能力。
PWM频率可调节到16kHz，保证了静音操作。

功能
无速度传感器矢量性能
PowerFlex4：
变频器自动提供自动升压(IR补偿)和滑差补偿。
提供卓越的速度调节和整个调速范围内的高转矩输出，甚至当负载增加时，也可以改善速度调节。
PowerFlex40：
无速度传感器矢量控制提供了卓越的的速度调节和整个调速范围内的高转矩输出。
自调整特性允许PowerFlex40适应不同的电机特性。
性能

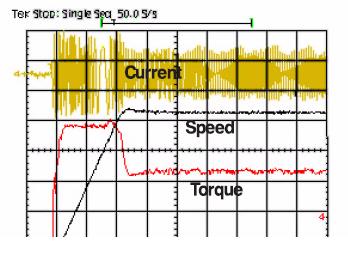

这个曲线图描述了PowerFlex40变频器加速时，至少可达150%负载的能力。PowerFlex4的性能与此相似，但是加速时间略长一些。
100%电机负载时，变频器将驱动电机，使之与变频器同步运行。
卓越的电流调节
线性加速
在同级别的产品中，数字量输入响应时间和重复性方面最好

高级特性
性能
无速度传感器矢量控制在很宽的速度范围内扩展了高转矩输出，并适应于不同的电机特性。
可变的PWM允许变频器在低频下输出更大的电流。
数字PID功能提高了应用的灵活性。
计时器、计数器、基本逻辑和步序逻辑功能可以减少硬件设计成本并简化控制方案。
计时器功能：由变频器控制的继电器或可选输出执行计时器功能。计时器通过激活一个被编辑为“计时器起动”的数字量输入来起动。
计数器功能：由变频器控制的继电器或可选输出执行计数器功能。计数器功能由一个被编辑为“计数器输入”的数字量输入来激活。
基本逻辑：作为“逻辑输入”编程的数字量输入，它的状态控制继电器或可选输出。执行基本的布尔逻辑。
步序逻辑：基于逻辑的步序使用预置的速度设定。每个步序可以按一个指定的速度、方向和加速/减速曲线进行编程，变频器输出可用于指明正在执行哪个步序。

I/O
两个(2)模拟量输入(一个单极性和一个双极性)与其它变频器I/O端子分别隔离。这些输入可以通过一个数字量输入触发。
三个(3)固定的和四个(4)可编程的数字量输入提供了应用的多功能性。
一个(1)模拟量输出是通过DIP开关来选择0～10V或0～20mA模拟输出。这个具有标定的、10位输出可以用于测量或作为其它变频器的速度基准值。
两个(2)光电耦合输出和一个(1)C型的继电器输出通常用于表示变频器、电动机或逻辑量的状态。

通讯
内置的通讯卡件，例如：DeviceNet™，ControlNet™，EtherNet/IP和Profibus通讯卡可以改善机器性能。
现场安装选件允许将变频器在任何时间方便的扩展到网络上。
RSNetWorx™的在线EDS文件创建功能提供了简易的网络设定。

通讯和软件

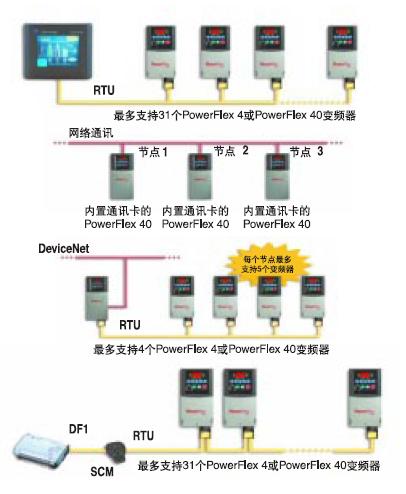

多功能编程和网络解决方案
PowerFlex 4和PowerFlex 40与任何作为RTU主站的设备兼容，并且支持标准的03和06 RTU命令。
在已组态的网络上配置内置通讯卡件的PowerFlex 40变频器，以获得更高的性能和灵活的组态能力。
DeviceNet
ControlNet
EtherNet/IP
Profibus
使用PowerFlex40变频器DeviceNet选件可以获得一带多的网络解决方案，并且可以使五台(5)变频器共用一个(1)节点。
集成的RS485通讯使变频器可以在多分支网络组态中应用。串行转换模块(SCM)使任何处理器都可以通过DFl端口进行连接。如果控制器作为一个RTU的主站，那么可以取消SCM。


PC编程软件
通过使用串行转换模块及DriveExplorerTM或DriveToolsTM SP软件，可使编程大大简化。
DriveExploere软件：
使用与Microsoft Windows Explorer文件管理相类似的方法浏览和修改变频器和通讯卡的参数。
通过屏幕上的控制栏操作变频器，用户可以起动、停止和改变变频器的速度基准值。
保存、恢复和打印参数信息。
用当前参数和出厂缺省值或以前保存的参数值进行自动比较。
编辑、上载和下载参数。
DriveTools SP软件：
在线和离线编程能力
表格形式显示和基于会话的参数编辑
在线浏览时，变频器指示和通讯状态会立刻显示
集成的HTML帮助架构

PowerFLex4和40变频器在保护方面具有以下固有的特性以帮助简化安装：
起动和运行时的接地故障保护保证了可靠操作。
电子式电机过载保护延长了电机的寿命。
可拆卸的MOV接地保证了与不接地系统的兼容性。
6kV瞬时保护增加了380～480V系统电压下工作的可靠性。

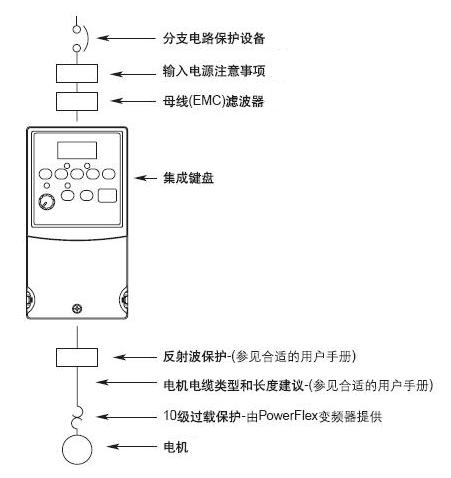

为了在应用中达到最优性能必须考虑许多其它的因素。下面的示意图强调了主要的安装注意事项。

示意图

近似尺寸

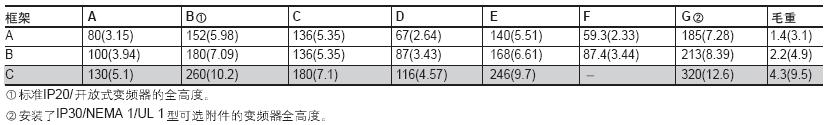

尺寸以毫米（英寸）为单位。重量以千克（英镑）为单位。

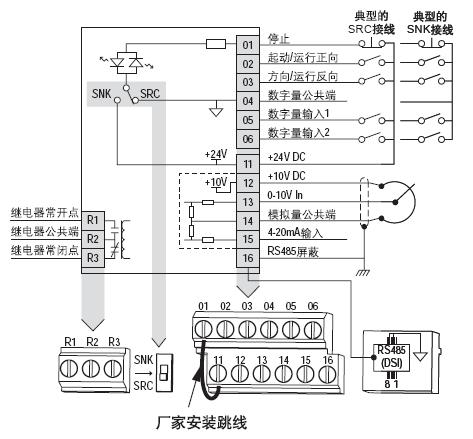

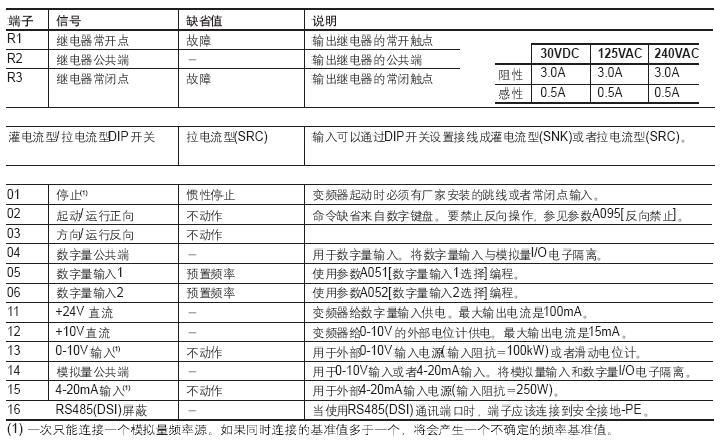

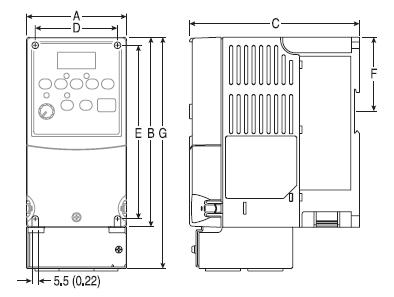

PowerFlex 4
控制逻辑是24VDC，并且可以通过一个DIP开关被设定为灌电流型或者拉电流型控制。
控制端子螺丝适合使用常规的平口螺丝刀安装。
I/O端子1，2，3分别用于停止、起动和反向操作。这些I/O端子可被编程为2或3线操作以满足应用的要求。
I/O端子4和5是可编程的，并且提供附加的灵活性。编程功能包括：本地控制、预置频率、点动、RS485控制、第二加速/减速、辅助故障、清除故障。
速度可由一个0～10V或者4～20mA输入控制。两者都可与变频器电气隔离。
一个C型继电器可以被编程，以提供多种变频器的状态。
变频器出厂时在I/O端子01和11之间安装一个跳线以允许使用键盘进行远程操作。

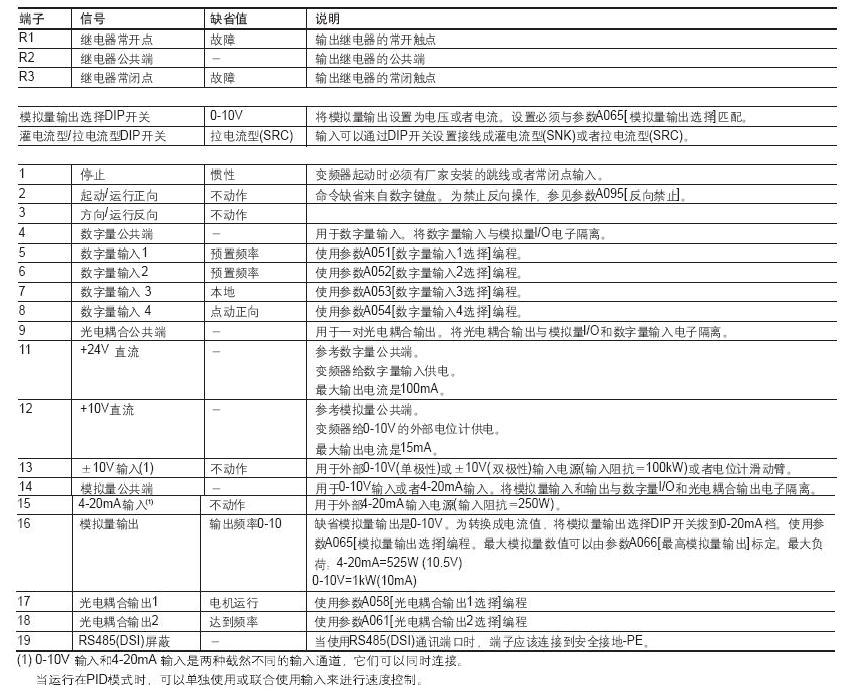

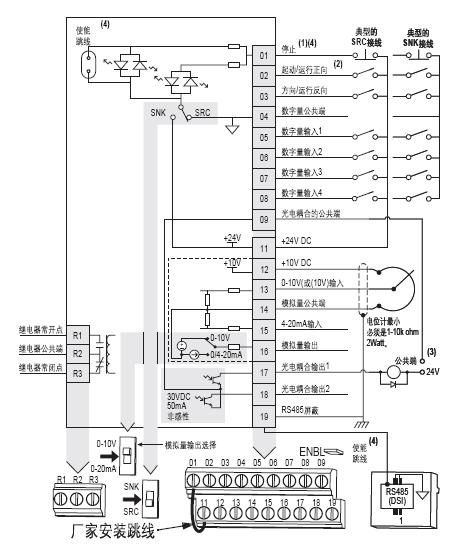

PowerFlex 40
控制逻辑是24VDC，并且可以通过一个DIP开关被设定为灌电流型或者拉电流型控制。
控制端子螺丝适合使用常规的平口螺丝刀安装。
I/O端子1，2，3分别用于停止、起动和反向操作。这些I/O端子可被编程为2或3线操作以满足应用的要求。
I/O端子5，6，7和8是可编程的，并且提供附加的灵活性。编程功能包括本地控制、点动、第二加速/减速、清除故障、预置频率、RS485控制和辅助故障。
速度可由一个0～10V输入和/或4～20mA输入控制。两个输入分别与变频器的其余部分隔离，并可用于如PID的应用中。电压输入可用于双极性操作中。
变频器出厂时在I/O端子01和11之间安装一个跳线以允许使用键盘进行远程操作。
