艾伦-布拉德利®的PowerFlex®4M交流变频器给用户提供了强大的电机速度控制功能，它结构紧凑、节省空间，PowerFlex®4M交流变频器是PowerFlex®变频器家族中最小的一款变频器。PowerFlex4M交流变频器满足了全球原始设备制造商(OEM)和最终用户对灵活性、空间节省和易于使用的需求，是理想的元器件级速度控制器。此款变频器具有使用灵活，馈通式接线和编程简单等特点。

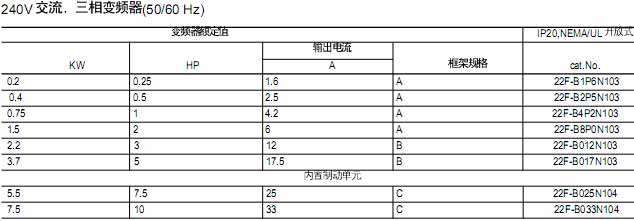

PowerFlex4M交流变频器有三种框架类型(A、B和C)并且额定功率从0.2～11kW(0.25～15Hp)，电压等级为120V、220V、380V和480V。

起动、编程和操作
集成的面板提供本地电位计和控制键操作。
12个最常用的应用参数包含在基本编程组中，使得编程更为快捷和方便。
4位数字显示以及10个附加的LED指示灯直观的显示变频器状态和信息的。
集成的RS485通讯可被用来进行上位机编程，同样也可以用于多分支网络组态。使用一个串行转换器模块使得任何控制器可以通过DF1端口进行连通。
远程NEMA 4X和NEMA l型手持式LCD键盘提供了额外的编程和控制灵活性，并且具有广泛流行的拷贝(CopyCat)功能。

包装和安装
对于A型和B型框架变频器，可以使用DIN导轨安装特性进行安装。背板安装同样有效，并增加了额外的灵活性。
Zero Stacking允许周围环境温度高达40℃，并节省了宝贵的安装空间。在保证了变频器最小安装间隙的情况下，周围环境温度可达50℃。
所有单相240V和三相480V变频器内置EMC滤波器，从而满足EN61800-3标准，优化了成本。外置式EMC滤波器适用于所有PowerFlex 4M变频器。

优化的性能
当用于未接地或阻性接地配电系统时，可拆卸的MOV接地可提供无故障运行。
预充电继电器可限制浪涌电流。
集成的制动晶体管可用于所有额定等级的变频器，它使用简单、低成本的制动电阻提供动态制动能力。
使用DIP开关设置24VDC灌入型或拉出型控制，实现控制接线的灵活性。
150%的过载可以持续60秒，200%的过载可以持续3秒，提供强大的过载保护能力。
PWM频率可调节至10kHz保证了静音运行。
V/f控制性能。
变频器自动进行IR补偿和滑差补偿。
在整个速度范围内提供卓越的速度控制和高水平的力矩控制，即使在负载增加时也能增强速度调节效果。

通讯
串口转换模块提供变频器到任何具有DFI报文功能的控制器的连接：
22-SCM-232 - RS232/DF1 to RS485/DSI，Bluetooth® - Wireless/DF1 to RS485/DSI
集成的RS485/DSI通讯允许变频器接入到多分支网络中。
集成的通讯卡(例如：DeviceNet、EtherNet/IP、PROFIBUS DP、LonWorks®、BACnet®和ControlNet)可以提高设备的性能。这些通讯卡是可选件，并且需要利用外部的DSI通讯辅件。
DSI无线接口模块(WIM)能够为使用Bluetooth®无线技术的便携式PC、笔记本电脑或台式电脑以及任何采用DSI®协议的Allen-Bradley®产品提供了无线通讯接口。
RS485/DSI = Modbus RTU：
使用RTU主站功能，变频器和PanelView产品直接兼容；
和MicroLogix RTU主站功能直接兼容
使用第三方RTU主站功能的扫描器，变频器和SLC-500及ControlLogix兼容

馈通式接线设计
为调速电机控制的应用改造提供馈通式接线。
馈通式接线设计使得上述改造应用安装最简化和改造时间最短。

PC编程软件
使用串行转换器模块和DriveExplorer或者DriveTools SP软件，编程更加简便。
DriveExplorer软件：
使用一种与Microsoft Windows Explorer文件管理能力相似的方式，查看及修改变频器和适配器的参数。
通过屏幕控制条操作变频器，屏幕控制条是一个可以使变频器起动、停止和改变速度基准值的工具。
保存、修复和打印参数信息。
将当前参数和出厂缺省值或以前保存的参数值进行比较。
编辑、上载和下载参数。
DriveTools SP软件：
在线和离线编程能力。
表格式和基于对话式的参数编辑。
在线查看变频器时，变频器及通讯状态立即可见。
完整的HTML帮助文档架构。

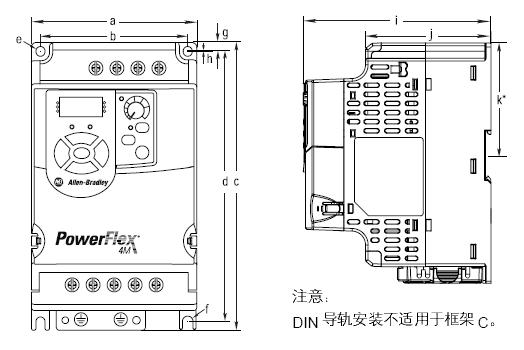

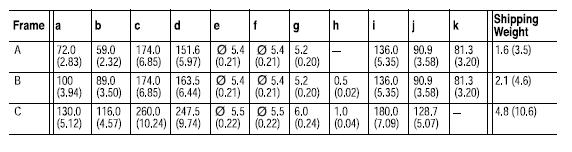

PowerFlex 4M面板安装型变频器-尺寸以毫米(mm)为单位，重量以千克(kg)为单位。

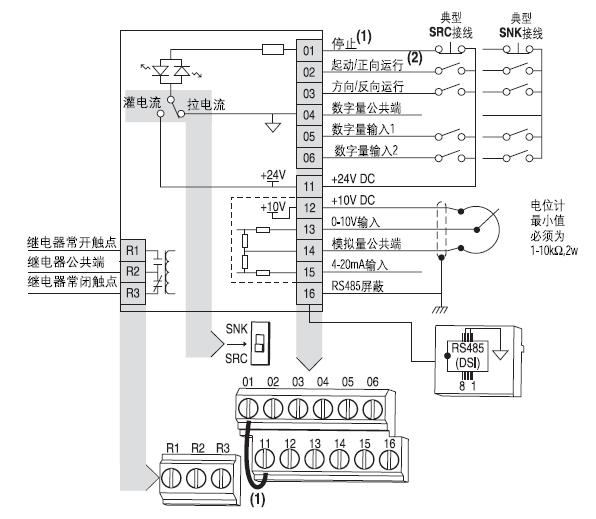

控制逻辑为24V直流，并且可以通过DIP开关设置为灌入型或拉出型控制。
控制端子螺丝尺寸以常规一字螺丝刀为基准。

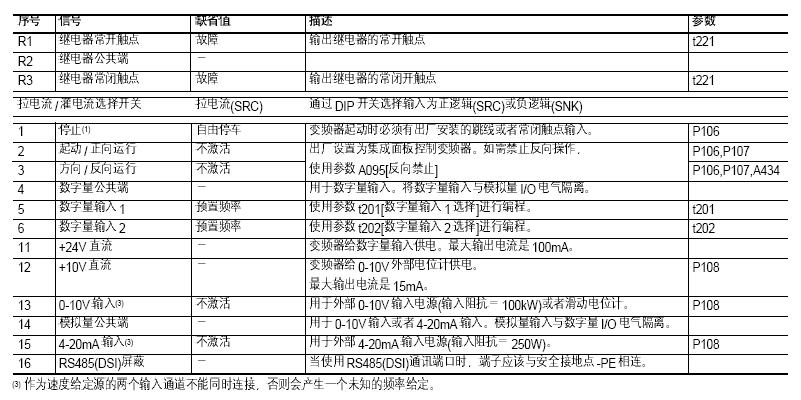

I/O端子1、2和3都是不完全可编程的，并且专门用于停止、起动和反向运行输入。这些I/O端子可以编程为2线或3线运行来达到具体应用的要求。
I/O端子4和5是完全可编程的，并且提供了附加的灵活性。可编程功能包括：
本地控制、预设频率、点动、RS485控制、第二加速/减速、辅助故障、故障清除。
速度可以通过0～10V或4～20mA输入来进行控制。两个输入都是和变频器电气隔离的。
一个C型继电器输出可以被编程用来指示变频器各种状态。变频器在出厂时已经在I/O端子01和11之间安装了跳线，以便能够通过变频器的集成面板来操作变频器。
