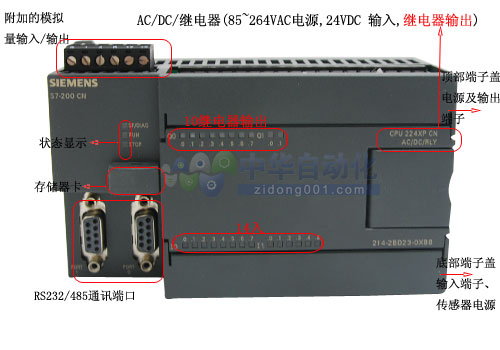

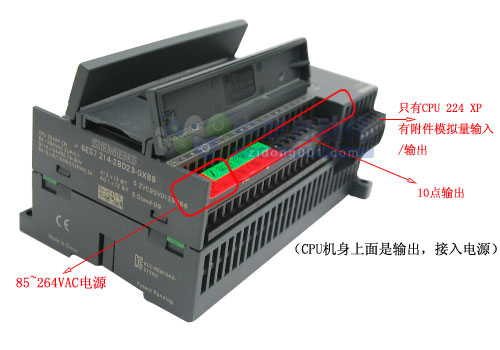

本机集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，最大扩展至168路数字量I/O点或38路模拟量I/O点。22K字节程序和数据存储空间，6个独立的高速计数器(100KHz)，2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量I/O，位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的新型CPU。

具有更多的输入、输出点及更大的存储器。

通讯：
内部集成的PPI接口为S7-200 CN的用户提供了强大的通讯功能。
PPI接口物理特性为RS485，可在三种方式下工作：

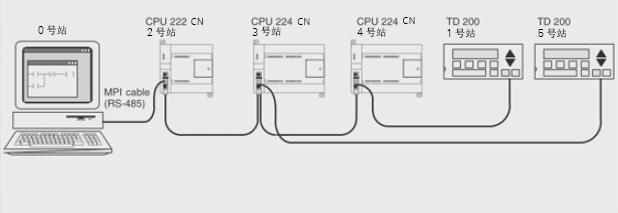

一、PPI方式
PPI通讯协议是西门子专为S7-200 CN系列PLC开发的一个通讯协议。可通过普通的两芯屏蔽双绞电缆进行联网。波特率为9.6kbit/s，19.2kbit/s和187.5kbit/s。S7-200 CN系列CPU上集成的编程口同时就是PPI通讯联网接口。利用PPI通讯协议进行通讯非常简单方便，只用NETR和NETW两条语句即可进行数据信号的传递，不需额外再配置模块或软件。PPI通讯网络是一个令牌传递网，在不加中继器的情况下，最多可以由31个S7-200 CN系列PLC，TD200，OP/TP面板或上位机（插MPI卡）为站点，构成PPI网。

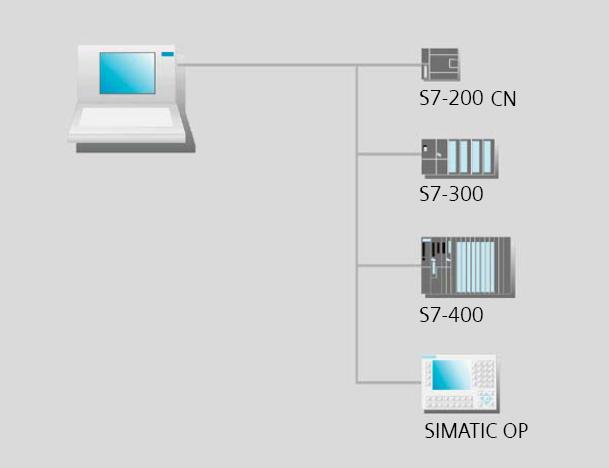

二、MPI方式
S7-200 CN可以通过内置接口连接到MPI网络上，波特率为19.2k/187.5kbit/s。它可与S7-300/S7-400 CPU进行通讯。S7-200 CN CPU在MPI网络中作为从站，它们彼此间不能通讯。

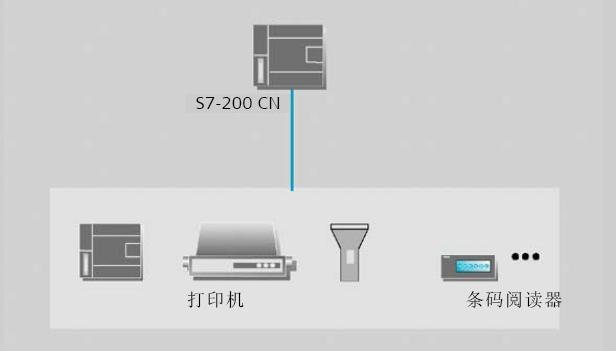

三、自由通讯口方式
自由通讯口方式是S7-200 CN PLC的一个很有特色的功能。它使S7-200 CN PLC可以与任何通讯协议公开的其它设备、控制器进行通讯，即S7-200 CN PLC可以由用户自己定义通讯协议（例如ASCII协议）。波特率最高为38.4kbit/s（可调整）。因此，使可通讯的范围大大增加，使控制系统配置更加灵活、方便。
• 任何具有串行接口的外设，例如：打印机或条形码阅读器，变频器，调制解调器（Modem），上位PC机等。
• S7-200 CN系列微型PLC，用于两个CPU之间简单的数据交换。用户可通过编程来编制通讯协议，用来交换数据（例如：ASCII码字符），具有RS232接口的设备也可用PC/PPI电缆连接起来进行自由通讯方式通讯。
四、PROFIBUS-DP网络
在S7-200 CN系列的CPU中，CPU222 CN，224 CN，224XP CN，226 CN，都可以通过增加EM277 PROFIBUS-DP扩展模块的方法支持Profibus DP网络协议。最高传输速率可达12Mbit/s。

PPI通讯方式

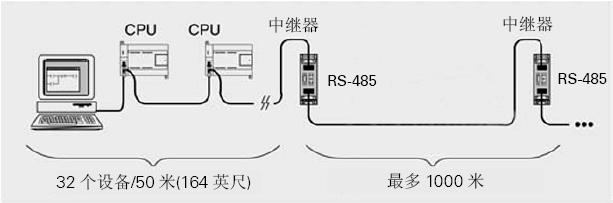

带有中继器的网络


MPI通讯方式


自由通讯口方式

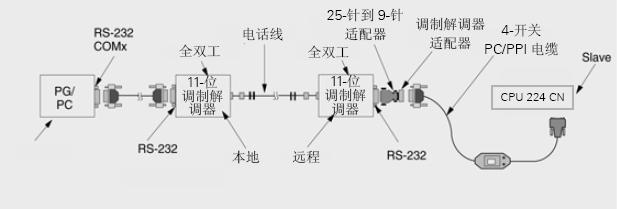

用调制解调器进行远程通讯

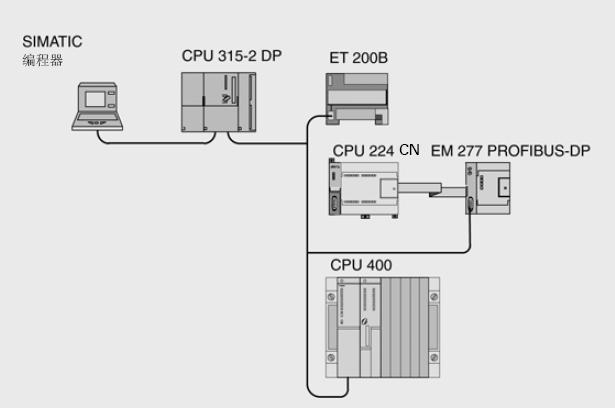

PROFIBUS-DP网络

尺寸图

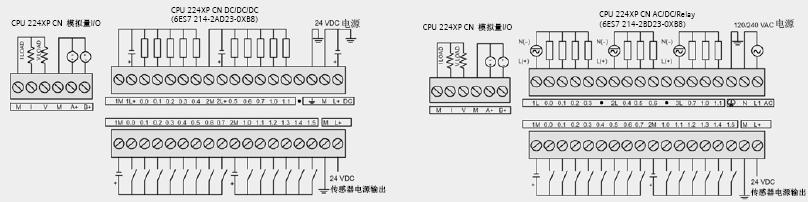

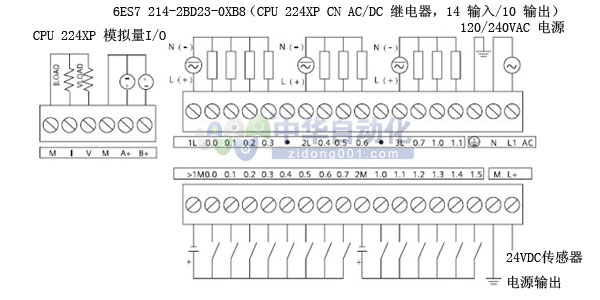

端子连接图
