西门子 SIEMENS 6SE6420-2UC22-2BA1型变频器通用型小功率变频器，适用于传送带、运输机、机床等，单相200-240V供电，无滤波器
额定输出功率：2.2kW 额定输出功率：2.2kW 额定输入电流：26.8A 额定输出电流：10.4A 外形尺寸 W x H x D(mm)：B:149 x 202 x 172(不含选件) 重量：3.3kg

产品型号：: 6SE6420-2UC22-2BA1型变频器

价格：: 价格波动，请询价编号：AS01B0200540002

货期：: 现货查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

额定输出功率：

额定输入电流：26.8A
额定输出电流：10.4A
外形尺寸 W x H x D(mm)：B:149 x 202 x 172(不含选件)
重量：3.3kg

更多选型

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

推荐套装

商品详情
规格参数
购买咨询
商品评价

型号：6SE6420-2UC22-2BA1型变频器

参数：额定输出功率：2.2kW 额定输出功率：2.2kW 额定输入电流：26.8A 额定输出电流：10.4A 外形尺寸 W x H x D(mm)：B:149 x 202 x 172(不含选件) 重量：3.3kg

品牌：西门子

选型及订购指南

选购变频器一般要考虑以下参数：
♦ 功率：
多大功率电机就选多大功率的变频器。但对于特殊场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。

♦ 电流：
变频器的额定电流比电机运营的最大电流大即可，一般铭牌上有标识。

♦ 供电电压：
一般低压变频器有单相200-240V、三相380-480V供电等，具体选型，根据实际需求而定。

♦ 负载惯性：
有些场合例如大部分通风管道，对电机及时停下并无要求，有的传输带则要求能及时停下来，因此也可以作为选购变频器的参考条件。

1、6SE6420-2UC22-2BA1型变频器，单相200-240V交流供电，无滤波器，此变频器不是常备货商品，具体货期和价格订购时请咨询客服。推荐您使用：420系列(380-480V 三相交流无滤波器)的变频器，包含多种功率的常用产品，中华自动化备有大量现货。

2、变频器的价格不含操作面板，操作面板需要单独订购。

3、变频器产品不能免运费，运费根据实际重量来收取。

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读


	中华自动化网上商城所有售出的品牌变频器商品均来自品牌厂家，均有原厂的封条，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有变频器商品的会员售价都是明码实价，均含增值税，是真实的成交价格,因此中华自动化网上商城不支持商品议价。用户可以将我们的价格进行任何方式的比价然后确定购买意向。如果对价格仍然觉得难以接受，您只能另寻他径了。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。


	中华自动化网上商城所有变频器商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-2天来进行补充库存，此时在3个工作日内就能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。变频器类商品建议走物流方式，这样会节省大笔运费。在订单确认环节，商城客服人员可能会根据货品的实际重量，调整运费，运费均按实际物流费用收取，商城不加收任何额外费用。关于物流的具体流程请咨询我们的客服（点此咨询）。选择货到付款的订单，运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。


	中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；变频器类商品还支持物流运输，具体流程请咨询4006728859。货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-2天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化网上商城账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写台头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标
电源电压	单相/三相交流 200至240V ± 10%
滤波器	不带
输入频率	47Hz至63Hz
输出频率	0Hz至650Hz
功率因数	≥0.95
变频器效率	96％至97％
过载能力	1.5倍额定输出电流，60秒(重复周期每300秒一次)
合闸冲击电流	小于额定输入电流
控制方式	线性v/f;平方v/f;多点v/f特性(可编程的v/f);磁通电流控制(FCC)
脉冲宽度调制频率	16KHz(230V，单相/三相交流变频器的标准配置)；4KHz(400V，三相交流变频器的标准配置)；2kHz至16kHz(每级调整2kHz)
固定频率	7个，可编程
跳转频率	4个，可编程

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

系列简介及说明

MICROMASTER 420变频器用于驱动普通应用对象的情况下，只要对它进行简单的组态，就可以满足您对特定传动系统的控制要求。在功率较小时，单相电源和三相电源都可以作为MICROMASTER 420变频器的供电电源,而且，由于变频器采用的是模块化设计，您可以选用各种选件，非常方便地对传动装置进行扩展，从而实现多种标准功能。所以，这种变频器是在常规情况下通用的。MICROMASTER 420变频器还有其他一些特点，例如,插入式模板和不用螺丝的接线端子，它们在插入、拔出、接线和拆线时都非常方便，变频器的配置真的就像孩子玩游戏一样。

产品特点：
结构紧凑，体积小；便于安装；多用途的输入和输出；
FCC(磁通电流控制)控制功能保证驱动系统具有很高的控制品质,即使是在负载出现变化时也是这样；
有多种调试方法：可以用操作面板进行调试，也可以通过免费提供的软件调试工具进行调试；
模块化系统，可用选件加以扩展；
可对加速和减速时间进行设置(0-650秒)；
复合制动功能可实现可控的快速制动；
允许设置4个跳转频率，可以在驱动系统出现谐振时把机械所受的应力降低到最小；
自动再起动功能增加了设备的利用率；
当变频器与正在转动的电动机接通时，电动机所受的冲击应力最小(捕捉再起动功能)；
可以接入IT网络中使用；
内置的各种保护和过载保护功能变频器具有多种型号，可供用户选用MICROMASTER 420通用型变频器，优点很多，性能卓越。

机械结构的特点：
模块化设计；
工作温度-100℃～+50℃；
紧凑型结构，单位空间内的变频器kw数高；
电缆连接方便，电源和电动机接线相互隔离，达到最佳的电磁兼容性效果；
操作板可以与变频器分离安装；
制端子的连接不用螺丝；

控制性能的特点：
最新的IGBT技术；
数字的微处理器控制；
磁通电流控制(FCC)，可以改善动态响应特性，优化电动机的控制；
线性v/f控制；平方v/f控制；
多点v/f特性(可编程的v/f特性)；
捕捉再起动；
滑差补偿；
在电源消失或故障以后自动再起动功能；
用于简单过程控制的内置PI控制器；
可编程的加速度/减速度斜坡函数，0秒至650秒；
斜坡起始段和结束段的平滑功能；
快速电流限制(FCL)功能，避免运行中不应有的跳闸；
快速的，可重复的数字输入响应时间；
采用高分辨率的10位二进制模拟输入，实现速度的精调；复合制动，实现快速而可控的制动；
具有4个跳转频率；
可拆卸的“Y”形接线电容器，可用于IT(中性点不接地)供电电源(供电电源中性点不接地时，“y”形接线电容器必须被拆除，并安装输出电抗器)；

保护的特点：
过载能力为150％额定负载电流，持续时间60秒，间隔周期5分钟；
过电压/欠电压保护；
变频器过温保护；
采用PTC，通过数字输入端接入的电动机过热保护(可以带有辅助控制回路)；
接地故障保护；
短路保护；
I²t电动机过热保护；
电动机堵转保护；
防止失速；
参数连锁。

系列用途

可作为传送带系统、物料运输系统、水泵、风机、机械加工设备的传动装置。

使用说明

安装方式

A型箱体尺寸变频器

安装钻孔图

固定件:
M4螺杆2个
M4螺帽2个
M4垫圈2个
或用揿扭接头安装到DIN轨道上。
安装时的旋紧力矩为2.5Nm
安装时上部和下部都要求留有至少100mm的通风间隙

带有密封盖的A型箱体尺寸变频器

B型箱体尺寸变频器

安装钻孔图

固定件:
M4螺杆4个
M4螺帽4个
M4垫圈4个
或用揿扭接头安装到DIN轨道上。
安装时的旋紧力矩为2.5Nm
安装时上部和下部都要求留有至少100mm的通风间隙

带有密封盖的B型箱体尺寸变频器

C型箱体尺寸变频器

安装钻孔图

固定件:
M5螺杆4个
M5螺帽4个
M5垫圈4个
或用揿扭接头安装到DIN轨道上。
安装时的旋紧力矩为3.0Nm
安装时上部和下部都要求留有至少100mm的通风间隙

带有密封盖的C型箱体尺寸变频器

装有通讯模块时，安装深度要增加23mm(0.91英寸)
所有尺寸的单位都是mm(括号内尺寸的单位是：英寸)

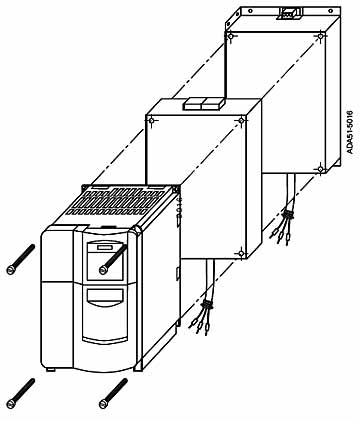

变频器和进口选件的组装图

例：变频器，电抗器和滤波器的组装图

如果需要增加附件，它们必须安装在侧面。

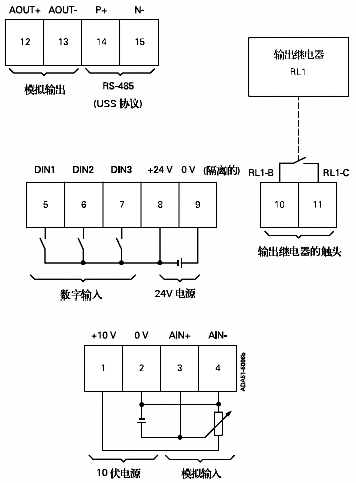

接线方式

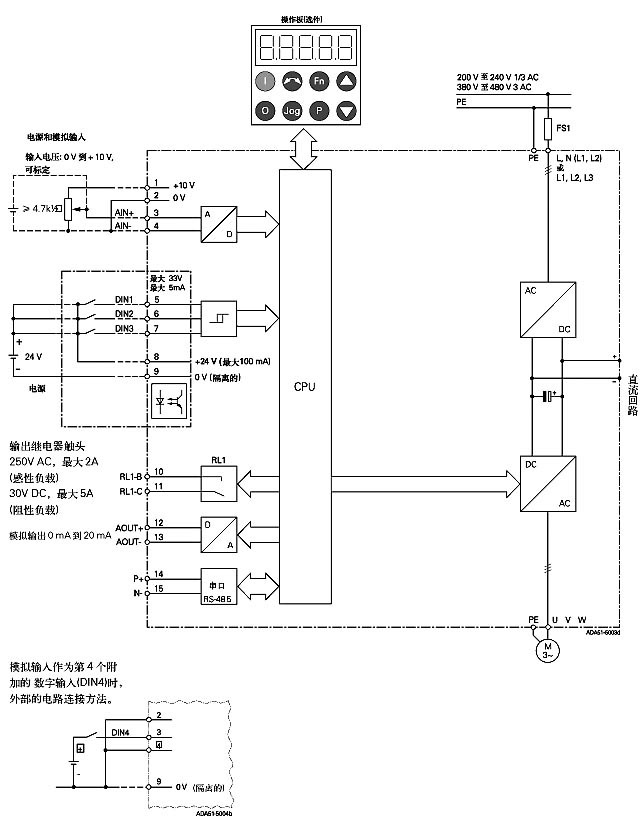

电路简图

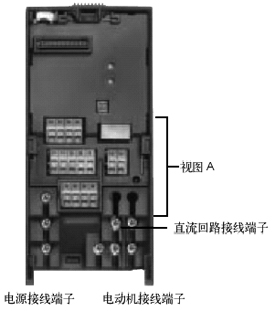

外形尺寸A的端子接线图

视图A

购买咨询

151339560932014-09-13: 咨询内容：
控制端子如何接线; 客服回复：
您好，该商品的端子接线定义请点击此商品页的规格参数标签，有详细的接线图和端子定义；感谢您对中华自动化商城的支持！

zhou_92362012-08-24: 咨询内容：
供电电源200V-240V，控制两台1.5KW相互并联的三相异步电动机(作为一般拖动)．西门子6SE6420-2UC23-0CA1是否可以承担?请问一台价位是多少?如何付款(货到付款)?陕西省渭南市区内.请回复至zhou_9236@qq.com .谢谢！; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，6SE6420-2UC23-0CA1可以满足您的需求，每台2688元，您可以选择的支付方式有：1、在线支付（包括支付宝和网银支付）2、银行汇款（汇至华夏银行）3、现金支付（上门提货）4、北京同城支票支付，祝您购物愉快！

zhou_92362012-08-23: 咨询内容：
2OOV一240V供电，380V输出。一个变频嚣是否可以同时控制两台并联相同功率的三相异步电动机？比如两个1.5KW。应该选用那个型号？请回复至zhou_9236@qq.com 。期待！谢谢！！！; 客服回复：
尊敬的客户：您好！

您咨询的问题，已经回复到您的邮箱，请查收！

感谢您对中华自动化的关注与支持！祝您购物愉快！

zhou_92362012-08-23: 咨询内容：
2OO一24OV供电,38OV输出.一个变频器是否可以控制两个相同功率的三相异步电动机? 期待回复,谢谢!; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，您可以拨打客服电话400-672-8859。为您详细解答！

qq3602011-07-15: 咨询内容：
带不带滤波器？; 中华自动化客服回复：
尊敬的客户您好，感谢您对中华自动化的支持。此系列产品不带滤波器，但是200-240V供电支持单相或三相。如果您还有其他需求或疑问，请您继续选择留言或拨打400-672-8859，我们的客服人员会竭诚为您服务。
