KL-N7600 GPRS数据采集模块是集Zigbee无线通讯网和GPRS通讯于一体的数据采集产品，是网由KL-N7000系列GPRS数据采集模块的一种。它使用透明传输功能将从Zigbee网络当中接收到的数据传输到GPRS网络中，从而实现了Zigbee网络与GPRS网络的无缝接入，延伸了Zigbee网络的监控范围，简化了监控网络的复杂度。

KL-N7600系列GPRS数据采集模块可与ZigBee-OEM-H系列无线核心模块、ZigBee-OEM-L系列无线核心模块、ZigBee无线压力变送器任一产品配合使用。

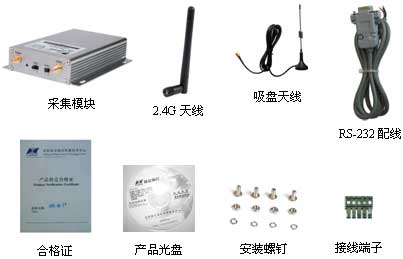

KL-N7600标准配件：

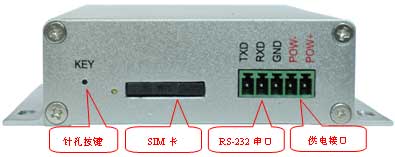

“KEY”是针孔按键，轻按一下可把串口的工作状态在“透明传输”和“参数设置”之间切换，长按超过5秒钟可以将GPRS通讯参数恢复出厂设置；SIM卡座可通过按旁边的针孔按键弹出；5位绿色端子是RS-232串口通讯及供电接口，其中“TXD”是RS-232发送端、“RXD”是RS-232接收端、“GND”是通讯地、“POW+”是供电正、“POW-”是供电负。

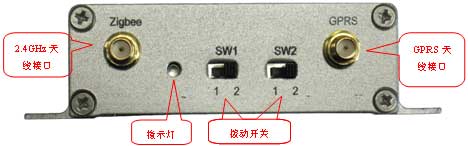

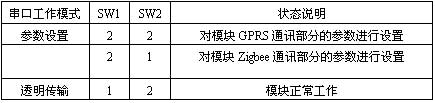

Zigbee无线通讯使用的是2.4GHz的全向天线；GPRS通讯使用的是吸盘天线；指示灯是红绿双色灯，红色常亮表示未登录GPRS网络，绿色闪烁表示已登录GPRS网络；“SW1”、“SW2”是拨动开关，拨动开关不同位置的组合表示模块工作在不同的状态。指示灯颜色和拨动开关的位置对应模块的工作状态见下表：

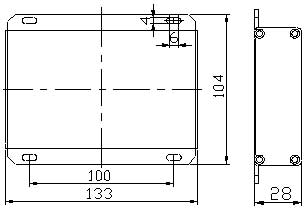

KL-N7600型GPRS数据采集模块采用金属外壳，安装方便，其外观及尺寸如图所示：
