型号：ACS310-03E-34A1-4型变频器(三相380-480V)
参数：结构：连接EMC滤波器,频率50 Hz 额定容量(Pn)：15.0 kW 额定电流I2N：34.1A 外形尺寸：R4(具体见安装方式)
品牌：ABB
选型及订购指南
选购变频器一般要考虑以下参数：
♦ 功率：
多大功率电机就选多大功率的变频器。但对于特殊场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。
♦ 电流：
变频器的额定电流比电机运营的最大电流大即可，一般铭牌上有标识。
♦ 供电电压：
一般低压变频器有单相200-240V、三相380-480V供电等，具体选型，根据实际需求而定。 |
♦ 负载惯性：
有些场合例如大部分通风管道，对电机及时停下并无要求，有的传输带则要求能及时停下来，因此也可以作为选购变频器的参考条件。ACS310系列变频器是VF平方转矩控制（不能立即停下来），适用于风机、水泵行业。 |
1、380-480VAC供电的变频器为ACS310常用品。
|
2、变频器的价格不含操作面板，操作面板需要单独订购。
3、变频器产品不能免运费，运费根据实际重量来收取。 |

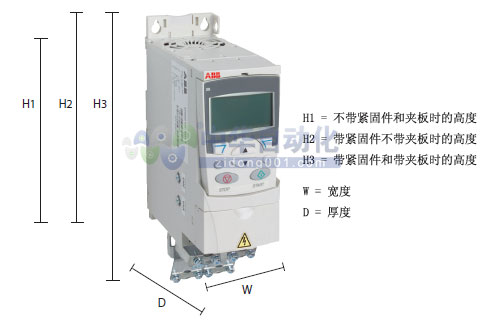

规格尺寸

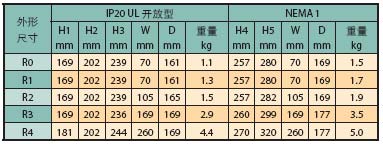

R4：H1=181mm；H2=202mm；H3=244mm；W=260mm；D=169mm；4.4kg |

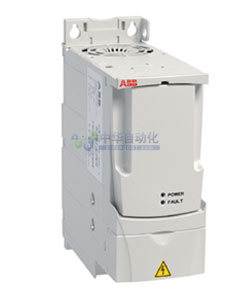

产品特色
ACS310-03E-34A1-4（功率15KW，电流34.1A，电压380~480V，重量4.4kg） ACS310系列变频器都带都带PID回路和MODBUS协议，采用VF平方转矩，通过电压来改变频率，启动时需要的电流小，切断电源后，电机不会立即停止，是变频器最简单的控制，控制精度不高，运行后的负载电流不大，特别适用于风机、水泵行业，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。 |
如何选择适合的310产品？ 一般来讲：电机功率是多少，变频器功率就配多少， 按1：1原则来配 ，对于ABB产品，电流= 功率 X 2 的换算关系；
如果是重负载与变频器的距离比较远，变频器的频率要比电机的频率大一到两个等级；
如果一台变频器带多台电机，变频器选择比电机功率大一级的即可，不是所带电机功率的和。 |
ACS310系列变频器功率范围是0.37-22KW，供电电压：380-480V，体积小，易于安装，属纯进口产品。310系列产品中华自动化都备有大量现货，欢迎您的采购。 |

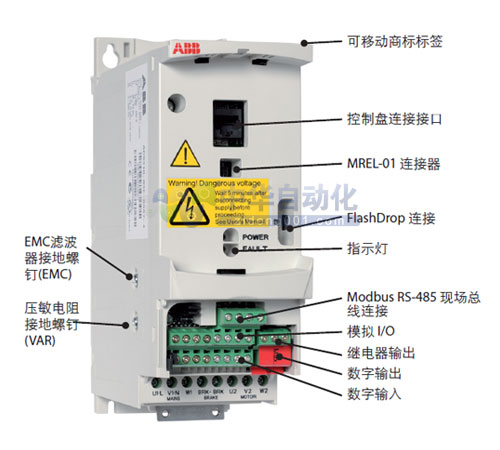

 | ● 体积小，统一标准的高度和深度，可并排安装，有效节省空间 ● 宏控制、软起控制、独特的泵保护功能(管道清洁、预加压)、内置Modbus RS-485现场总线接口、内置滤波器、大大降低了使用及维护成本
● 内置PID控制器，极大地提高了生产性能
● 能耗优化器可通过智能传动控制方法，提升电机效率；能效工具可计算出节约的能量及成本
● 纯进口产品，与510系列产品功能类似，都可以用于风机、水泵行业，同功率情况下 电流比510大。（中华自动化特别提醒您：请您使用前仔细阅读使用说明书，使用过程中一定要注意正确的方法，310系列变频器只要有一个地方坏了，整个商品几乎报废）
|
|
| 变频器操作面板（英文：ACS-CP-C、中文：ACS-CP-D） |
310系列变频器可使用基本型（英文）或助手型（中文）操作盘进行参数设置。 ● 面板支持热插拔
● 多台变频器可共用一个面板
● 变频器的价格不含面板，面板需要单独订购。 |  |
常见问题解决方案
| 中华自动化根据客户在使用过程中的常见问题，特为您提供以下解决方案： |
♦ 模块损坏：一般原因是疏于保养。灰尘多、散热不好、硅脂失效会导致部件模块损坏。
解决办法：注意经常对设备进行除尘、干燥等方面的保养，注意散热器的性能和硅脂的状态，必要时要及时进行更换。 |
♦ 快熔断裂：快熔断了一般表示模块有问题。
解决办法：如果遇到快熔断开，一定要注意检查模块是否有问题；此时更换快熔很可能导致继续断开，千万不要用铜丝代替快熔强行开机，极容易造成变频器爆炸。 |
♦ 电压不准：有时用数字万用表测量变频器的输出电压会达到1000多伏，实际输入电压只有380伏。原因是用了普通的数字万用表测量，会受到变频器输出的高频载波的干扰使测量数据失真。
解决办法：测量变频器的数据一般使用带有真有效值功能的万用表，中华自动化推荐优利德UT-71真有效值数字型自动量程万用表，有效的屏蔽高频载波的干扰，能在复杂的环境中得到精确有效的数字。
♦ 供电异常导致变频器烧毁：一般原因是由于供电电压突然增大，导致电路的电流增大，烧坏变频器。
解决办法：注意对变频器的保护，在变频器输入端装上压敏电阻（一般380V装821K，220V装471K），一旦遇到高压电，压敏电阻就会短路，空气开关跳闸，从而保护了变频器。 |
♦ 变频器安装通电后有爆裂声。这种现象俗称“放炮”，一般是内部电容爆裂或者是快熔断开，严重的可能是模块烧毁，大多是短路引起。
解决办法：注意检查接线是否正确，使用前一定要测量绝缘电阻值，中华自动化推荐使用优利德绝缘电阻测试仪进行测试。要注意，有些时候在控制减速的时候也会出现爆裂声烧毁变频器，这时需要在控制减速的时候设置一个中间值，让变频器先降速到中间值，然后再降速到目标值，采用分步降频来避免制动电阻烧毁的现象。 |
| |
品牌介绍
ABB是变频、传动的龙头企业，包括ACS310、ACS355、ACS510、ACS550等系列变频器及其附件，ABB变频器的系列有：
● ACS 310、ACS 355属于微型传动，占地空间小，纯进口产品，但是只要有一个地方坏了，整个商品几乎报废。同功率下310、355与510、550相比，价格要贵。适用于风机、水泵、纺织(355)等行业。 310功率范围 0.37KW – 30KW ，同功率情况下 电流比510大。
● ACS 510产于北京，功率范围是1.1-160KW，不同位置损坏，都可以维修。适用于锅炉供暖，恒压供水，中央空调(带风机)等，纺织上最好不要用510， 但是用550会很合适。
● ACS 550：矢量型控制，适用于潜水机、纺织。
● ACS 800：属于高性能的矢量控制，适用于重工业。 只有ACS800的产品才会用到三相660V交流以上
