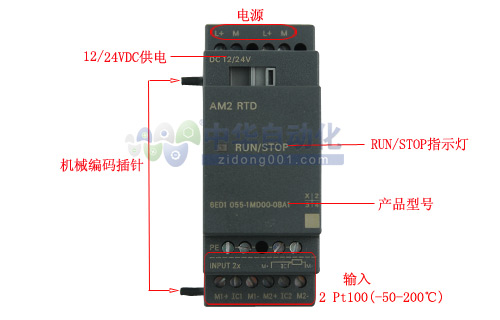

| 系统通用指标 |
| 测量电流Ic |
1.1mA |
| 反极性保护 |
有 |
| 接地端子 |
用于模拟量测量线的接地和屏蔽 |
| 传感器的数量 |
2 |
| 输入电压 |
12/24V DC |
| 传感器类型 |
电阻热电偶Pt100 |
| 传感器的连接 |
2-线技术 有;3-线技术 有 |
| 测量范围 |
-50℃～+200℃,-58℉～+392℉ |
| 在基本模块上设定测量显示 |
步距为1℃偏置:-200,增益: 25;步距为0.25℃(进位或舍位到小数点后1 位) 偏置:-200,增益:250;步距为1℃偏置:-128,增益: 45;步距为0.25℃(进位或舍位到小数点1 后位) 偏置:-128,增益:450 |
| 特征曲线的线性化 |
没有 |
| 测量率 |
取决于设备典型值:50 ms |
| 分辨率 |
0.25℃ |
| 误差限制(最后测量值的) |
0℃～+200℃:+/- 1.0%;-50℃～+200℃:+/-1.5% |
| (传感器输入)电气隔离 |
无 |
| 干涉频率抑制 |
55Hz |
| 电缆长度(屏蔽的) |
10m |
| 电源故障后的缓冲 |
典型值5ms |
| 功率损失 |
12V 0.3 ～0.6W,24V 0.6～1.2W |
| 允许范围 |
10.8～28.8V DC |
| (电源)电气隔离 |
无 |
| 功耗 |
25～50mA |
购买必读
- 特价商品：
- 所有特价商品，不能使用自动化购物券
- 售后服务：
- 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。
系列简介及说明
注意事项
在您已完成安装后,必须复盖住接线端子。为了充分保护人身安全,不允许接触LOGO!的带电部分,应遵守当地的有关标准。
一个电源故障,例如,有可能导致在特殊功能块上产生一个附加的边缘触发信号。最近一次不可中断循环的数据存储在LOGO!中。LOGO!是双重隔离的开关装置,故不需要连接一个接地导体。
AC电源的线路保护
为了抑制在电源线上的电压峰值,您可以安装一个金属氧化物压敏电阻(MOV)。要确保在压敏电阻的运行电压至少比LOGO! 的额定电压还要高20%(例如,S10K275 压敏电阻)。

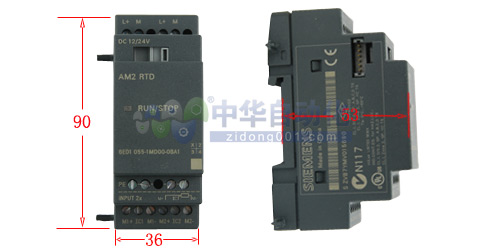

安装方式
DIN 导轨安装

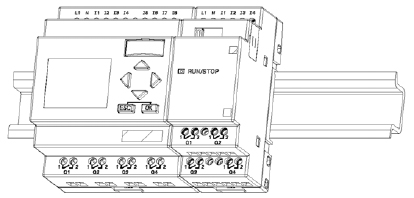

如何将一个LOGO! 基本型和一个数字量模块安装在DIN导轨上:
LOGO! 基本型:
1.将LOGO! 基本型模块扣在导轨上。
2.然后推压模块的下端以搭锁在导轨上,在后部的安装锁口必须扣紧。
LOGO! 数字量模块
3.在LOGO! 基本型/LOGO! 扩展模块的右侧,拆除连接器的盖板。
4.将数字量模块置于LOGO! 基本型的右侧,并扣锁在导轨上。
5.向左滑动数字量模块直到接触LOGO! 基本型。
6.使用一个螺丝刀,如图所示将锁扣向左推动一直到其终点位置,滑动锁扣将数字量模
块锁紧在LOGO! 基本型上。
重复第3 到第6 步以安装其它的扩展模块
墙面安装

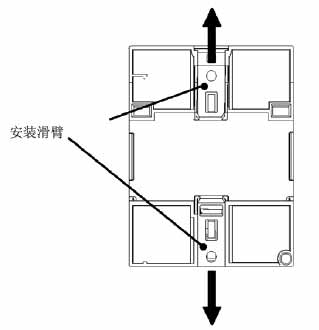

对于安装在墙面上,首先应将在模块后部的滑臂向下向外拉出。通过这二个安装用滑臂以及二个螺钉您可以将LOGO! 安装在墙上(螺钉的紧固力矩为0.8 到1.2N/m)。

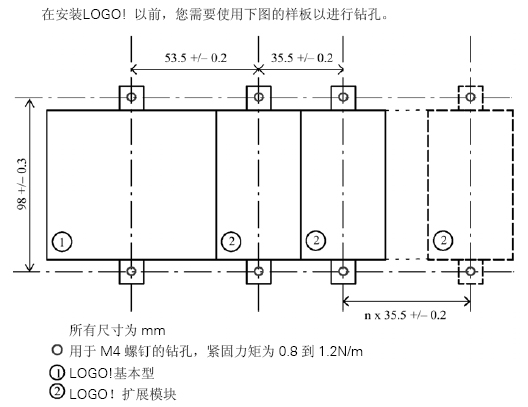

用于墙面安装的钻孔样板
接线方式
LOGO! 的接线
LOGO! 接线使用头部为3mm宽的螺丝刀。不需要用于连接端子的线箍。所允许的导线截面为:
• 1 x 2.5 mm2
• 2 x 1.5 mm2,用于每个辅助的端子盒
紧固力矩:0.4…0.5N/m或3…4lbs/in
230V型的LOGO!适合运行于额定电压为115V AC/DC和240V AC/DC的场合。24V和12V型LOGO! 可运行于24 V DC,24 V AC或12 DC电源。关于允许的电压容差范围,电网频率和功率消耗,请参阅随装置提供的产品信息文件中的安装指示和附录A中的技术数据。
CM EIB/KNX设计为用于LOGO!控制器的从站模块,必须由一个12/24V AC/DC的主电源进行供电。
AS-i 接口总线需要一个专门的AS-i 接口电源(30V DC),使得在编码器应用时,能在一根导线上同时传送数据和电源。
连接LOGO!

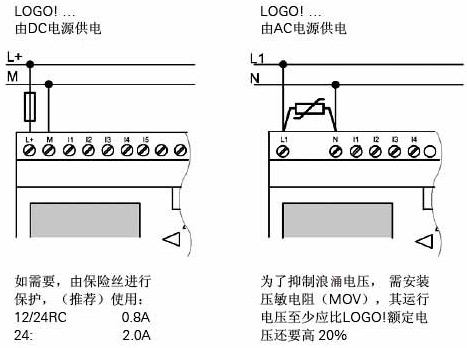

将LOGO! 连接到电源
