三菱 Mitsubishi FX2N-4DA型模拟量输出模块 4通道 D/A模块
通道数：4 信号转换类型：D/A 电压输入范围：DC-10V～10V(外部负载电阻2KΩ-1kΩ) 电流输入范围：DC0～20mA(外部负载电阻500Ω以下) 有效的数字量输出：电压输入：11位二进制+符号1位；电流输入：10位二进制 (电压输入)分辨率：5mV(10V×1/2000) (电流输入)分辨率：20uA(20mA×1/1000) (电压输入)综合精度：±1%(针对满量程20V)(不包括负载变动) (电流输入)综合精度：±1%(针对满量程20mA) 转换速度：21ms/4个通道(与使用的通道数无关) 电源：DC5V 30mA(PLC内部供电)DC24V ±10% 200mA(外部供电) 重量：0.3kg 外形尺寸W×H×D(mm)：55×90×87

产品型号：: FX2N-4DA型模拟量输出模块

市场价：: ￥3270.0编号：AM04E0200560001

会员价：: ￥1527.0(4.6697245折)

成为VIP可享受更多优惠什么是VIP？

货期：: 现货查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

通道数：
信号转换类型：

电压输入范围：DC-10V～10V(外部负载电阻2KΩ-1kΩ)
电流输入范围：DC0～20mA(外部负载电阻500Ω以下)
有效的数字量输出：电压输入：11位二进制+符号1位；电流输入：10位二进制
(电压输入)分辨率：5mV(10V×1/2000)
(电流输入)分辨率：20uA(20mA×1/1000)
(电压输入)综合精度：±1%(针对满量程20V)(不包括负载变动)
(电流输入)综合精度：±1%(针对满量程20mA)
转换速度：21ms/4个通道(与使用的通道数无关)
电源：DC5V 30mA(PLC内部供电)DC24V ±10% 200mA(外部供电)
重量：0.3kg
外形尺寸W×H×D(mm)：55×90×87

更多选型

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

同系列常用商品

温馨提示：更多商品请使用上部商品选型筛选或联系客服

型号	主要参数	价格	货期
FX2N-2AD型模拟量输入模块 2通道 A/D模块	通道数：2 信号转换类型：A/D 电压输入范围：DC0～10V、DC0～5V(输入电阻200kΩ)绝对最大输入：-0.5V，+15V 电流输入范围：DC4～20mA(输入电阻250Ω)绝对最大输入：-2mA，+60mA 输入特性：可以混合使用电压输入和电流输入、2个通道的输入特性相同有效的数字量输出：12位二进制 (电压输入)分辨率：2.5mV(10V×1/4000)1.25mV(5V×1/4000) (电流输入)分辨率：4uA(20-4)mA×1/4000 (电压输入)综合精度：±1%(针对满量程10V) (电流输入)综合精度：±1%(针对满量程(20-4)mA) 转换速度：2.5ms/1个通道(与顺控程序同步动作) 电源：DC5V 20mA(PLC内部供电)DC24V 50mA(PLC内部供电) 重量：0.2kg 外形尺寸W×H×D(mm)：43×90×87	会员价：￥535.0 (3.0747128折) 市场价：￥1740.0	现货
FX2N-4AD型模拟量输入模块 4通道 A/D模块	通道数：4 信号转换类型：A/D 电压输入范围：DC0～10V(输入电阻200kΩ)绝对最大输入：±15V 电流输入范围：DC-20～20mA(输入电阻250Ω)绝对最大输入：±32mA 有效的数字量输出：电压输入：11位二进制+符号1位；电流输入：10位二进制+符号1位 (电压输入)分辨率：5mV(10V×1/2000) (电流输入)分辨率：20uA(20mA×1/1000) (电压输入)综合精度：±1%(针对满量程-10~10V) (电流输入)综合精度：±1%(针对满量程-20~20mA) 转换速度：15ms×(1~4个通道)/普通模式；6ms×(1~4个通道)/高速模式电源：DC5V 30mA(PLC内部供电)DC24V ±10% 55mA(外部供电) 重量：0.3kg 外形尺寸W×H×D(mm)：55×90×87	会员价：￥851.0 (3.6839828折) 市场价：￥2310.0	现货
FX2N-2DA型模拟量输出模块 2通道 D/A模块	通道数：2 信号转换类型：D/A 电压输入范围：DC0～10V、DC0～5V(外部负载电阻2KΩ～1MΩ) 电流输入范围：DC4～20mA(外部负载电阻400Ω以下) 有效的数字量输出：12位二进制 (电压输入)分辨率：2.5mV(10V×1/4000)1.25mV(5V×1/4000) (电流输入)分辨率：4uA(20-4)mA×1/4000 (电压输入)综合精度：±1%(针对满量程10V) (电流输入)综合精度：±1%(针对满量程16mA) 转换速度：4ms/1个通道(与顺控程序同步动作) 电源：DC5V 30mA(PLC内部供电)DC24V 85mA(PLC内部供电) 重量：0.2kg 外形尺寸W×H×D(mm)：43×90×87	会员价：￥662.0 (3.152381折) 市场价：￥2100.0	现货

商品详情
规格参数
购买咨询
商品评价

型号：FX2N-4DA型模拟量输出模块

参数：通道数：4 信号转换类型：D/A 电压输入范围：DC-10V～10V(外部负载电阻2KΩ-1kΩ) 电流输入范围：DC0～20mA(外部负载电阻500Ω以下) 有效的数字量输出：电压输入：11位二进制+符号1位；电流输入：10位二进制 (电压输入)分辨率：5mV(10V×1/2000) (电流输入)分辨率：20uA(20mA×1/1000) (电压输入)综合精度：±1%(针对满量程20V)(不包括负载变动) (电流输入)综合精度：±1%(针对满量程20mA) 转换速度：21ms/4个通道(与使用的通道数无关) 电源：DC5V 30mA(PLC内部供电)DC24V ±10% 200mA(外部供电) 重量：0.3kg 外形尺寸W×H×D(mm)：55×90×87

品牌：三菱

产品特色

FX2N-4DA型模拟量输出模块 4通道 D/A模块

● FX2N-4DA四通道输出，最大分辨率12位，接收数字信号并将其转换成模拟信号。

● FX2N-4DA和FX2N主单元之间通过缓冲存储器交换数据，FX2N-4DA共有32个缓冲存储器(每个16位)。

● 基于输入/输出的电压电流选择通过用户配线来完成,可选用的模拟值范围是-10V到10VDC(分辨率：5mv)，并且/或者0到20mA(分辨率：20uA)，可被每个通道分别选择。

● FX2N-4DA占用FX2N扩展总线的8个点，这8点可以分配成输入或输出。

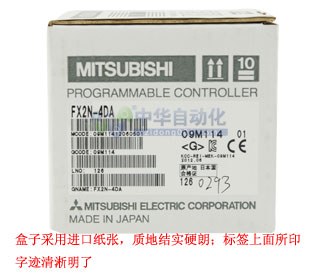

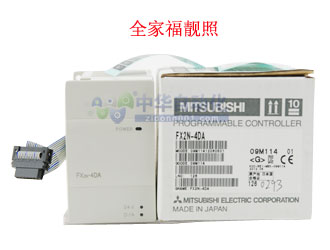

FX2N-4DA型模拟量输出模块标签及配件展示

使用注意事项

◆ 请勿在以下场所使用：有灰尘、油烟、导电性尘埃、腐蚀性气体、可燃性气体的场所、暴露于高温、结露、风雨的场所、有振动、冲击的场所。触点、火灾、误动作也会造成产品损坏和劣化；
◆ 一定要在外部电源全部切断后，进行安装、接线等操作；
◆ 在安装、接线等工作结束后，通电运行前，必须先装上端子盖板，以免触电；
◆ 一定不要把AC电源接入直流输入端子或直流电源端子，否则会烧坏可编程控制器；
◆ 请在电源关闭后进行端子的清扫和拆卸，在通电时执行有可能引起触电；
◆ 装卸存储盒时必须切断电源；
◆ 请在关闭电源之后，进行扩展电缆等连接电缆的拆卸工作。

PLC维护及保养

定期测试

◆ 每半年或季度检查PLC柜中接线端子的连接情况，若发现松动的地方及时重新坚固连接；
◆ 对柜中给主机供电的电源每月重新测量工作电压；

定期清扫

每六个月或季度对PLC进行清扫，切断给PLC供电的电源把电源机架、CPU主板及输入/输出板依次拆下，进行吹扫、清扫后再依次原位安装好，将全部连接恢复后送电并启动PLC主机。认真清扫PLC箱内卫生。

定期更换

每三个月更换电源机架下方过滤网。

定期检修

◆ 做好检修前准备和制定检修规程（充分做好防静电工作）
◆ 制定设备拆装的顺序及具体的步骤
● 停机检修，必须两个人以上监护操作；
● 把CPU前面板上的方式选择开关从“运行”转到“停”位置；
● 关闭PLC供电的总电源，然后关闭其它给模坂供电的电源；
● 把与电源架相连的电源线记清线号及连接位置后拆下，然后拆下电源机架与机柜相连的螺丝，电源机架就可拆下；
● CPU主板及I/0板可在旋转模板下方的螺丝后拆下；
● 安装时以相反顺序进行。
◆ 必须严格按照检修技术要求来执行
● 测量电压时，要用数字电压表或精度为1%的万能表测量
● 电源机架，CPU主板都只能在主电源切断时取下；
● 在RAM模块从CPU取下或插入CPU之前，要断开PC的电源，这样才能保证数据不混乱；
● 在取下RAM模块之前，检查一下模块电池是否正常工作，如果电池故障灯亮时取下模块PAM内容将丢失；
● 输入/输出板取下前也应先关掉总电源，但如果生产需要时I/0板也可在可编程控制器运行时取下，但CPU板上的QVZ(超时)灯亮；
● 拨插模板时，要格外小心，轻拿轻放，并运离产生静电的物品；
● 更换元件不得带电操作；
● 检修后模板安装一定要安插到位。

订购指南

1、中华自动化三菱FX2N系列模块备有大量现货，下单前请您参照首页专题、公告或活动来获取最优惠的信息。

2、如果您对系统选型有困惑，请您咨询中华自动化客服。我们会竭诚为您服务。

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读


	中华自动化网上商城所有售出的品牌PLC商品均来自品牌厂家，均有原厂的封条，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不会出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有PLC类商品的会员售价都是明码实价，均含增值税，是真实的成交价格,因此中华自动化网上商城不支持商品议价。用户可以将我们的价格进行任何方式的比价然后确定购买意向。如果对价格仍然觉得难以接受，您只能另寻他径了。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。


	中华自动化网上商城所有商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-2天来进行补充库存，此时在3个工作日内就能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。标准是3kg和3kg以下的商品20元，超过3kg每公斤加收8元。全国（除新疆、西藏外）运费都按此标准执行。新疆、西藏客户在订单确认阶段，客服会根据实际运输方式给出具体运费。查看运费规则采用货到付款的订单运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。


	中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-2天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写抬头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标
隔离方式	输入和PLC的电源间采用光耦以及DC/DC转换器进行隔离(各输入间不隔离)
输入输出占用点数	占用8点可编程控制器的输入或者输出(计算在输入或者输出侧都可)
适用的PLC	FX1N、FX2N、FX3U、FX2NC、(需要FX2NC-CNV-IF)、FX3UC PLC

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

商品描述

FX2N-4DA模拟特殊模块有四输出通道。输出通道接收数字信号并将其转换成模拟信号,这称为D/A转换。FX2N-4DA最大分辨率是12位。
基于输入/输出的电压电流选择通过用户配线来完成,可选用的模拟值范围是-10V到10VDC(分辨率:5mv),并且/或者0到20mA(分辨率:20uA),可被每个通道分别选择。
FX2N-4DA和FX2N主单元之间通过缓冲存储器交换数据,FX2N-4DA共有32个缓冲存储器(每个16位)。
FX2N-4DA占用FX2N扩展总线的8个点,这8点可以分配成输入或输出。FX2N-4DA消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流。

注意事项

FX2N-2AD：
1、确认FX2N-2AD的输入布线和扩展电缆的连接是否正确
2、确认“4与可编程控制器的连接”中所描述的条件是否满足
3、当产品出厂时，其输入特性调整为0至10VDC(如果需要不同的输入特性，请根据需要进行调整；当输入特性已进行了调整时，通道1和通道2的输入特性就改变了。)
4、电流输入和电压输入不能对两个通道同时使用

FX2N-2DA：
1、确认FX2N-2DA的输出布线和扩展电缆的连接是否正确。
2、确认“4与可编程控制器的连接”中所描述的条件是否满足。
3、当产品出厂时，其输出特性调整为0到10VDC。如果需要不同的输出特性，请根据需要进行调整。
4、电压输出和电流输出的混合使用也是可以的。

安装方式

外部尺寸和部件：
FX2N-2AD
Mitsubishi+FX2N系列模拟量输入输出模块1

FX2N-4AD

FX2N-2DA

FX2N-4DA

接线方式

布线：
FX2N-2AD
Mitsubishi+FX2N系列模拟量输入输出模块2

FX2N-4AD

FX2N-2DA

FX2N-4DA

购买咨询

朔州神剑2013-02-26: 咨询内容：
FX2N-4AD的转换速度是多少？; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，转换速度是15ms/通道（常速）；6ms/通道（高速），祝您购物愉快！

与伊同行2013-01-15: 咨询内容：
FX2N-4AD模拟量输入对应的数字量输出是多少？; 客服回复：
尊敬的的客户您好，感谢您对中华自动化的支持，预设0（-10V到+10V）时，对应数字量为-2000到+2000，预设1（+4mA到+20mA）时，对应数字量为0到+1000。预设2（-20mA到+20mA）时，对应数字量为-1000到+1000，祝您购物愉快！

西临沃凝2013-01-09: 咨询内容：
FX2N-2DA的电源规格是怎么样的？; 客服回复：
尊敬的客户您好，感谢您对中华自动化的支持，FX2N-2DA的电源规格：模拟电路24V DC±10%,85mA（来自于PLC的内部电源）；数字电路：5V DC，30mA（来自于PLC的内部电源），祝您购物愉快！
